夾具課程設計

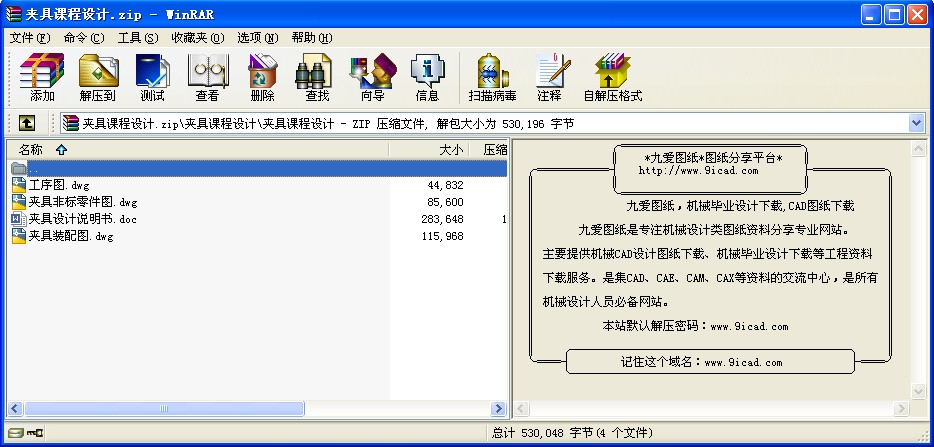

- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 前言
《機床夾具設計》課程設計是在進行的一個實踐性教學環節。其目的是：
1、培養學生綜合應用《機床夾具設計》課程及其它有關先修課程的理論知識，把理論知識和生產實際密切結合，能夠根據被加工零件的技術要求，運用夾具設計的基本原理和方法，學會擬訂夾具設計方案，完成夾具結構設計，進一步提高結構設計能力。
2、培養學生熟悉并運用有關手冊、圖表、規范等有關資料文獻的能力。
3、進一步培養學生識圖、制圖、運算和編寫技術文件等基本技能。
4、培養學生獨立思考和獨立工作的能力，為畢業后走向社學完了從事相關技術工作打下良好的基礎
由于本人水平有限設計編寫時間也比較倉促在我們設計的過程握的程度，所以設計中我們的設計會有一些不盡如人意的地方 為了共同提高今后設計設計的質量，希望在考核和答辯的過程中得到各位指導老師的諒解與批評指正不勝感激之至.
目錄
1 夾具設計任務書
2 分析工序尺寸
3 確定定位方案
4 確定夾緊力機構
5技術要求
8 裝配圖
9 設計總結
已知條件：尺寸 32 上偏差+0.16 下偏差-0.16
尺寸 26 上偏差+0.08 下偏差-0.08
尺寸φH78
根據設計任務書的知該零件是中批量生產，分析零件圖由夾具設計任務書鉆孔工序圖可知，：
鉆直徑為9的孔,7級精度,與底面的垂直度為0.05，零件屬于中批量生產。在 無其它技術要求.
由夾具設計任務書中鉆孔工序的工 序
圖(見工序卡中工序圖)可知,本工序加工要求如下:
1. 鉆φ9的孔 ,7 級精度,
根據設計任務書得知該零件
用于中批量生產,在鉆床上用麻花鉆加工.專用夾具的設計過程敘 述如下：
1） 夾具定位方案的確定
1、確定定位方案，設計定位元件
根據工件的加工要求，該工序必須限制工件五個自由度.即：
孔的直徑由刀具直接保證,要保證孔的 垂直度和位置應限制5 ...
