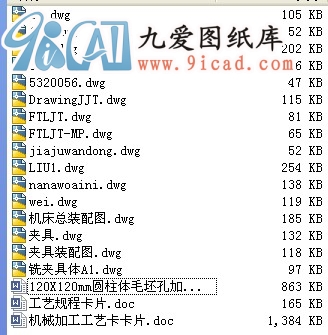

120X120mm圓柱體毛坯孔加工鉆床專用夾具.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一：設計目的和要求
設計一款用于鉆直徑為120MM，高度在64-120MM之間的圓柱毛坯孔加工的鉆床專用夾具。具有較高的硬度、滿足高強度下工作的條件、夾具的工件系統(tǒng)的剛性要求較高，位置精度較高等條件。具體零件材料在圖紙中有詳盡的說明，可以供夾具生產(chǎn)廠家參考。
二：夾緊機構的總體設計
1、 組成：夾緊機構由擰緊螺栓、V形塊、半圓固定裝置組成。
2、 特點：夾緊過程和原理相對簡單，半圓固定裝置通過基座螺栓固定在夾具體上。V形塊和夾具體之間要達到潤滑要求以避免對V形塊和夾具體造成磨損。
3、 確定夾緊方案：選者適合此夾緊機構的毛坯進行鉆孔加工。
4、 明確夾緊機構的動力方式為手動夾緊。
5、 說明機構自由度的限制，和確定方案。
...
