臥式鉆孔組合機床液壓系統設計

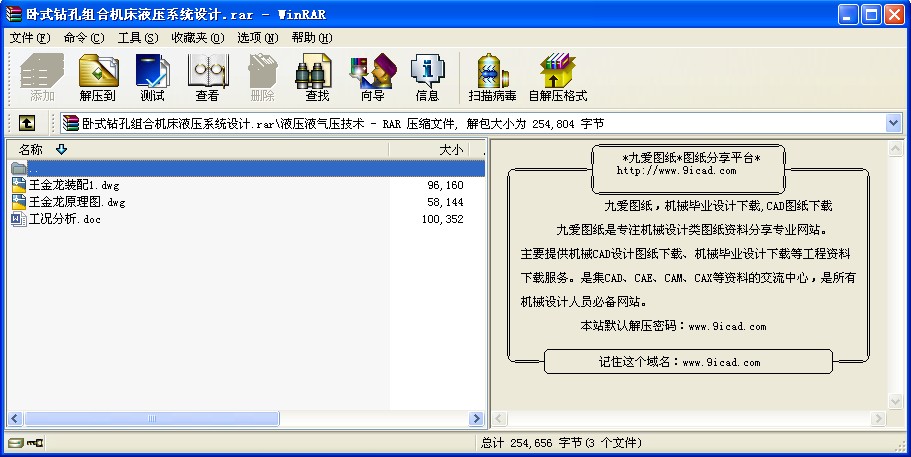

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 二.擬定液壓系統原理圖
1.確定供油方式:
考慮該機床在工作時,進給時負載較大,速度較低.而在快進和快退時負載較小,速度較高.因此采用變量葉片泵供油.由變量葉片泵供油,可以節省能源,減少發熱.現采用限壓式變量葉片泵.
2.調速方式的選擇
在中小型專用的機床的液壓系統中,快進速度的控制一般采用節流閥或調速閥,根據鉆削類專用機床工作時對低速性能和速度負載特性頭有一定要求的特點,決定采用限壓式變量泵和調速閥組成的容積節流調速.這種調速回路具有效率高,發熱小和速度剛性好的特點,并且調速閥裝在回油路上,具有承受負切削的能力.
3.速度換接方式的選擇
本系統采用電磁閥的快慢速接回路,它的特點是結構簡單,調節流程比較方便,閥的安裝也容易,但速度的換接性較差.為了提高系統的換接平穩性,同時使用行程閥. ...
