玉米脫粒機設計

文件大小： 269.82 KB
下載次數：
文件評級：
更新時間：2014-08-21
發 布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

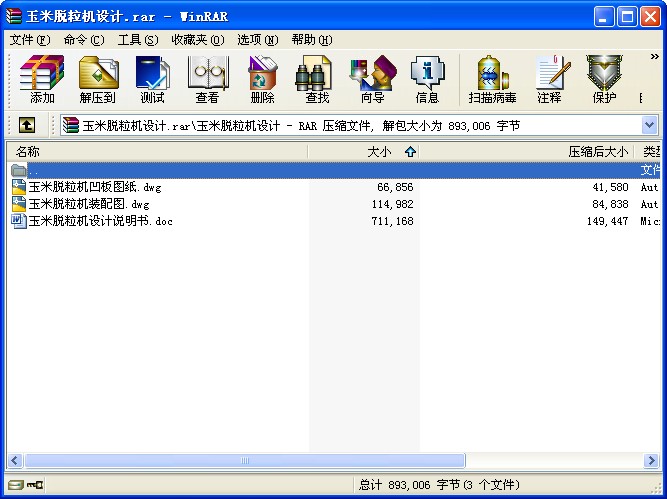

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

玉米脫粒機設計
目錄
1引言 1
2玉米脫粒機總體結構 1
2.1入料部分 1
2.2脫粒部分 1
2.3篩選部分 1
2.4機架部分 2
2.5玉米脫粒機的總體設計 2
3 玉米脫粒機的設計 2
3.1 電動機的選擇 2
3.2 釘齒條上的釘齒轉速 3
3.3 釘齒滾筒的轉速 3
3.4 電動機的功率 3
3.5 電動機的轉速 3
4帶及帶輪的設計 4
4.1傳動帶的設計 4
4.1.1 確定計算功率 4
4.1.2 選擇V帶的型號 5
4.1.3確定帶輪的基準直徑 5
4.1.4 確定傳動中心距和帶長 5
4.1.5 驗算主動輪上的包角 6
4.1.6 確定V帶的根數 6
4.1.7 確定帶的初拉力 7
4.1.8求V帶傳動作用在軸上的壓力 7
5 V 帶帶輪的設計 7
5.1帶輪的材料選擇 7
5.2結構設計 7
5.3 從動帶輪的設計 8
6 傳動軸的設計 9
6.1根據軸向定位的要求確定軸的各段直徑和長度 10
6.2 初步選擇輸出軸系 10
6.3確定輸出軸上的圓角半徑值 10
6.4 按彎扭合成條件校核軸的強度 10
6.4.1 作軸的簡圖 10
6.4.2 求輸出軸上的所受作用力的大小 10
6.4.3釘齒條上的合力 11
6.4.4軸上水平面內所受支反力如圖 11
6.4.5軸在垂直面內所受的支反力 11
6.4.6 作彎矩圖 12
6.4.7作彎矩圖 12
6.4.8作當量彎矩圖（彎矩、扭矩合成圖） 13
6.5 校核軸的強度 13
7 釘齒條的設計 14
7.1 釘齒條的總體結構設計 14
7.2 釘齒條及釘齒的設計 14
7.3 釘齒的設計 15
7.4 圓盤的設計 15
8 柵格式凹板的設計 16
9入料口及脫粒機上蓋的設計 17
10機架的設計 18
11軸承座的設計 18
12玉米脫粒機上的標準件的選擇 19
12.1玉米脫粒機上的螺栓的選擇 19
12.2鉤頭楔鍵的選擇 19
13玉米脫粒機的安全操作 19
13.1超速運轉,機械“爆炸” 19
13.2禁止過疲勞或酒后操作 19
14 玉米脫粒機的維護 20
14.1玉米脫粒機的技術保養 20
14.2玉米脫粒機的保管 20
結論 21
致謝 21
參考文獻： 21

玉米脫粒機的設計
**賓
（****學院機械電子系機械設計制造及其自動化0301班）
指導老師：
摘要：為了降低農民在玉米脫粒時勞動強度、提高工作效率,設計玉米脫粒機。該機主要有入料口、柵格式凹板和釘齒脫粒滾筒及傳動部件等組成。以電動機為動力源，動力由電動機輸出軸輸出，再通過傳動帶傳遞到釘齒脫粒滾筒上，釘齒脫粒滾筒配合柵格式凹板將玉米脫粒，玉米粒從柵格式凹板分離并排出機體外，而玉米芯從入料的另一端排出機體之外。
關鍵詞：玉米；脫粒機；結構；設計
1引言
隨著社會的進步，生活中的每一個角落都有機器的參與。農業是我國的基礎經濟、是國家發展的根本，機械化的普及，不僅使農業加強了農業化生產，同時也減輕了農民的勞動強度。據不完全統計，我國北方地區種植小麥、玉米等農作物約占我國農業經濟的45%以上，同年出口量北方地區占全國達20%左右。因此我國北方地區更需要實現農業機械化生產，從而提高農業的勞動生產率。如今我國北方大部分地區基本上從種到收到入倉，實現了機械化作業，更值得慶幸的是每種機械的開發和利用都有相當可觀的市場，科技的創新更很好的開闊了市場。這里僅對一種玉米脫粒機是課題討論研究，玉米脫粒機是玉米脫皮后，經過一段時間的風干，然后將玉米利用脫粒機使玉米和玉米芯分開，這種機械就是玉米脫粒機。它的工作原理是：玉米脫粒機在進行玉米脫粒時，利用釘齒滾筒回轉運動的釘齒與柵格式凹板之間的間隙相配合，使玉米粒拖下（釘齒滾筒和柵格式凹板之間的揉搓作用，將玉米粒脫離玉米芯，并借助其他的機械機構將玉米粒和玉米芯分別從兩個不同的出口排出機體之外，循環脫粒，不斷的進行填入---脫粒---排出機體。
2玉米脫粒機總體結構
玉米脫粒機主要組成部分：入料口、釘齒脫粒滾筒軸、柵格式凹板、機架等部分組成。整體組成如圖1所示：
2.1入料部分
入料口與玉米脫粒機的上蓋部分相連，它是利用一厘米厚的鐵板制成，入料部位與釘齒滾筒的釘齒部位相切，將已撥皮的玉米從入料口進入，下滑到脫粒部位，即釘齒滾筒和柵格式凹板之間，進行脫粒。
2.2脫粒部分
脫粒部分主要是由釘齒滾筒、柵格式凹板、半圓型上蓋組成。玉米穗在釘齒滾筒和柵格式凹板之間進行脫粒，將已脫下的玉米粒從柵格式凹板的縫隙漏下，落到下滑板，由倉口排出機體之外，玉米芯借助于滾筒上的螺旋排列的釘齒的螺旋推力和螺旋導向作用，由入料口的另一端（即出料口）排出機體之外。
2.3篩選部分
篩選部分主要是由柵格式凹板完成，它是由一定數量的鐵條及兩條主要梁和兩條副梁組成，每?jī)筛F條之間的縫隙可以將玉米卡住，然后快速旋轉的釘齒滾筒將被卡死的玉米強行脫粒，當然，無論是工作時還是安裝時，柵格式凹板是固定不動的。玉米脫粒之后，再將玉米粒經過柵格式凹板，從凹板的縫隙漏出，順著斜滑板滑出機體之外，目的是將玉米和玉米芯分開。
2.4機架部分
機架是由左機架、右機架、出料口、下滑板及穩定結實的主機梁組成，機架是玉米脫粒機的主要支撐，他承擔著脫粒機的主要重量和動力、負載和力矩，因此它的設計是許強不弱的部分。機架的兩部分要各自穩定，而且相對固定，以便做到機械在運轉過程中不會產生晃動、歪斜，造成人身危險，因此為了機架的堅固，此玉米脫粒機的設計采用三毫米厚的角鐵制成。
2.5玉米脫粒機的總體設計
為了更優化玉米脫離機的機型和結構設計，此玉米脫粒機采用電力拖動，而且電動機也同樣采取節能式，電動機安裝在玉米脫粒機的下部，與脫粒機的機架的下機梁固定連接，這樣可以節省電動機所占用的空間。玉米脫粒機的從入料到脫粒到分離玉米粒和玉米芯，最后將玉米粒和玉米芯排出機體之外，是玉米脫粒機一體完成的，它最大的優點是在短時間內可以完成幾個人的勞動強度，從而提高了工作效率，節省了勞動時間。此玉米脫粒機有這些優點之外，還有安全性能高、效率高、堅固耐用、結構簡單便于維修和保管。

圖1總體結構

3 玉米脫粒機的設計
根據《脫粒機》一書的介紹，有關玉米脫粒機TY—4.5型的相關設計的參考數據：脫粒機主軸為750～850 ，柵格式凹板的直徑為320 ，其凹板的長度為710 ，在主軸上設有四條釘齒條，每條釘齒條上均勻分布著七個釘齒，總共28個釘齒呈螺旋均勻安裝，以便玉米芯隨螺旋釘齒的螺旋作用排出機體之外，釘齒滾筒的直徑為，滾筒上的釘齒長度為33.5 。
3.1 電動機的選擇
根據實踐測量得知每個釘齒的均勻受力為40 ，當玉米脫粒機正常工作時釘齒滾筒上的釘齒條快速旋轉，其中均有兩條釘齒條受玉米所給的切向力，而另外兩個釘齒條是空行程，因此，，即玉米脫粒機正常工作時，受到的切向力為560 。
其中： —釘齒所受的力
—參與工作的釘齒個數
—參與工作的釘齒條數
...
