家居門窗清洗器的設計

文件大小： 367.47 KB
下載次數：
文件評級：
更新時間：2014-08-19
發 布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

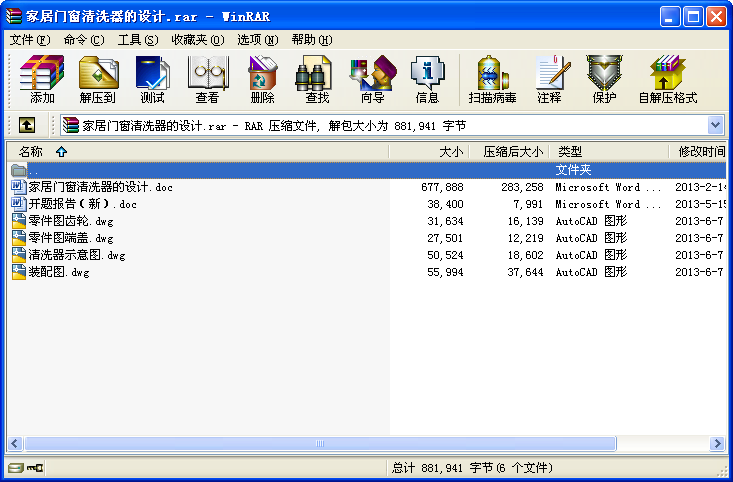

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

家居門窗清洗器的設計
家居門窗清洗器的設計

摘要

本課題設計研究了一種電動水旋式擦玻璃工具，它包括一個瓶體上設有回水管接口、瓶口設有噴水頭的噴水器;一個內設交流電動機、外接桿的清洗頭;一個其內穿有水管、電線并連接清洗頭、噴水器的桿。本玻璃清洗器在擦玻璃的過程中能把擦玻璃時用的水回收后再使用、并使擦后的玻璃無水跡印，且潔凈明亮，它結構簡單，擦洗效果好，輕便，操作，使用方便，成本低，使用范圍廣。

關鍵詞：回水管接口，使用方便，使用范圍廣
Home design of door and window cleaner

Abstract

This topic design studied one kind of electrically operated Shui Xuanshi to scratch the glass tool, it was equipped with the backwater pipe fatigue, the bottle mouth including a bottle body on to be equipped with quenching head's sprinkler; In supposes the motor, outside link's clear washing hair; Its internal breaks have the water pipe, the electric wire and connect wash hair clear, sprinkler's pole. The water recovery which this glass purifier after scratching the glass in the process to be able to scratch glass uses uses, and causes to scratch the glass anhydrous mark India again, and buys only brightly, its structure is simple, the wiping effect is good, facile, the operation, the easy to operate, the cost is low, the use scope is broad.

Key word: Backwater pipe fatigue，Easy to operate，The use scope is broad
1 緒論

1.1前言
本設計產品涉及一種由交流微型電動機傳動盤刷，利用其旋轉擦拭清洗門窗玻璃的電動玻璃窗清洗裝置，尤其是一種設置有去污清潔劑壓射軟管、自來水導水管、噴嘴，握手柄可多節接長的交、直流電兩用的電動玻璃窗清洗裝置。適用于家庭、車輛、商場及公共場所不同面積不同高度的門窗玻璃清洗.
現行的門窗玻璃清洗方法，普遍為手工干擦或水洗.對于高處的清洗面，或使用長桿雞毛革掃拂，或使用水管噴射，往往是灰塵飛揚、或濺水濕身，費時費力仍難以洗凈;至于沾了油污的坡璃，則更難洗凈。對于多層樓房的外層窗玻璃清洗，爬窗臺、甚至探身窗外，則很不安全。
本產品設計的目的是要提供一種輕巧方便的單手就能操作的交，直流電兩用的電動玻璃窗清洗器，它既能干擦，又能水洗;在水洗沾油污的玻璃時，隨時可向清洗面控制注射去污清潔劑以及噴射沖洗水流，使之一次洗凈。手持其斜向握手柄，只要將手臂伸出窗外，就可安全清洗窗戶外層玻璃.握手柄經多節自由接長后，無須登高就可有效清洗高處玻璃
1.2 選題背景
1.2.1 題目來源
社會需求
1.2.2 研究的目的和意義
現在隨著生活水平的提高，不管是城市還是農村，大家的居住環境都大大提高。農村大多蓋著兩層的小洋樓，城市大量高層的居住小區也不斷涌現。人們生活環境在不斷提高的同時，一些生活上的問題也暴露出來。
門窗是房子的眼睛，現在人都喜歡給自己的房子選個漂亮的窗戶。獨特的架構、各種各樣的花式玻璃裝扮著房子，可是這些門窗的清潔卻給人們帶來些不大不小的困擾。現在對于門窗的清洗大多是人工自己動手拿抹布擦洗，往往累人又臟人；而且碰到那些高層的住宅，那些暴露在外的門窗的清洗還伴隨著一些人身安全問題。
設計一個自動（半自動）的用來清洗家庭門窗的機器。既可以減輕人們的生活負擔，提高生活水平；還能解決那些高空作業者的安全問題。

目前市售的擦窗器，大多采用在伸縮桿的前端設置塑料泡沫擦頭而構成。其存在的問題是清潔效率低，操作不方便，特別是用于高層建筑玻璃窗的室外清潔時，不方便操作的問題尤為突出。為解決其擦窗器清潔效率低、不適合高層建筑玻璃窗的室外清潔問題，提供了一種“電動擦窗器”，其采用可展開成一定夾角的上、下支桿并配置裝配盤形清潔刷的電機，而構成一種便于在室內操作對玻璃窗外面進行擦拭的電動擦窗器，并且使玻璃清潔的效率大大提高。
本設計產品涉及一種由交流微型電動機傳動盤刷，利用其旋轉擦拭清洗門窗玻璃的電動玻璃窗清洗裝置，尤其是一種設置有去污清潔劑壓射軟管、自來水導水管、噴嘴，握手柄可多節接長的電動玻璃窗清洗裝置。適用于家庭、車輛、商場及公共場所不同面積不同高度的門窗玻璃清洗.
現行的門窗玻璃清洗方法，普遍為手工干擦或水洗.劉于高處的清洗面，或使用長桿雞毛革掃拂，或使用水管噴射，往往是灰塵飛揚、或濺水濕身，費時費力仍難以洗凈;至于沾了油污的坡璃，則更難洗凈。對于多層樓房的外層窗玻璃清洗，爬窗臺、甚至探身窗外，則很不安全。
本設計產品的目的是要提供一種輕巧方便的單手就能操作的電動玻璃窗清洗器，它既能干擦，又能水洗;在水洗沽油污玻璃時，隨時可向清洗面控制注射去污清潔荊以及噴射沖洗水流，使之一次洗凈。手持其斜向握手柄，只要將手臂伸出窗外，就可安全清洗窗戶外層玻璃.握手柄經多節自由接長后，無須登高就可有效清洗高處玻璃。
隨著社會的不斷發展，科技日新月異人們生活水平越來越高，一些曾經只是用在特殊場合或服務于高端的科技技術業逐漸走進平常生活，服務于人們的日常生活，代替人們勞動。“機器人是傳統的機構學與現代電子自動化技術相結合的產物,是計算機科學、控制論、機械學、電子技術等多學科綜合性的高科技產物, 是典型的機電一體化產品。它是一種仿人操作,可使用于各種復雜環境。機器人技術的出現和發展,不但可以部分取代人完成各種惡劣環境下的工作,而且將對人類社會產生深遠的影響。壁面清洗機器人是極限作業機器人的一個分支,其目的是代替人類,在核工業、石化企業、建筑行業、消防部門、造船等領域中的危險狀態下作業,具有極其廣泛的用途和很高的使用價值。自從二十世紀六十年代出現以來,受到人們的廣泛關注。本文所研究的壁面清洗機器人是用于對光滑的建筑壁面進行清洗的爬行機器人,具有一定實用價值和應用前景。”—《壁面清洗機器人的運動控制系統設計》閆軍濤，重慶大學。
...
