橋式起重機畢業設計

文件大小： 2.37 MB
下載次數：
文件評級：
更新時間：2014-07-10
發布人： 1990563396

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

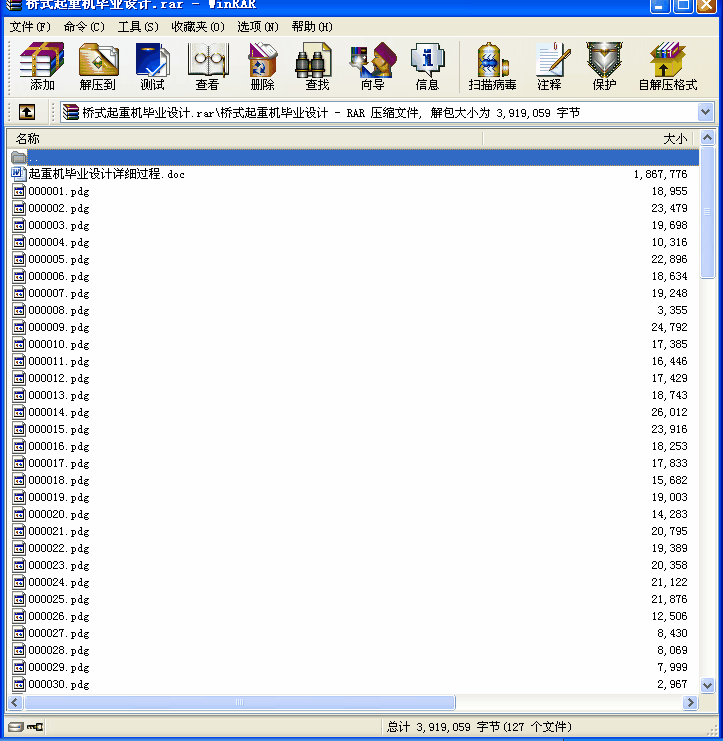

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

起重機的出現大大提高了人們的勞動效率和經濟效益，以前需要很多人力物力才能搬動的大型物件現在用起重機就能輕易達到效果，尤其是在小范圍的搬動過程中起重機的作用是相當明顯的。像在工廠的廠房內搬運大型零件或重型裝置時，橋式起重機所起到的作用就很明顯。
我們這次設計的是橋式起重機。橋式起重機是一種工作性能比較穩定，工作效率比較高的起重機。橋式起重機小車主要包括起升機構、小車架、小車運行機構、吊具等部分。其中的小車運行機構主要由減速器、主動輪組、從動輪組、傳動軸和一些連接件組成。
因為不要對小車進行設計。所以，我們這次的設計對于減速器不是直接取標準件，而是自己重新設計。主要的設計部件是卷筒、吊鉤、鋼絲繩、滑輪和減速器。在我們將所有的部件都設計出來之后，我們將要對它們進行cad的繪制，是我們能夠更好的表達出我們所做的東西。
最后，通過這次設計，我們對橋式起重機有了更進一步的了解，認識到了它的現狀和發展趨勢，這對我們以后從事機械行業方面的工作有很大的益處。
關鍵詞：橋式起重機，起升機構，減速器，卷筒
目錄
摘要 I
ABSTRACT II
第一章概述 1
1.1 概述 1
1.2 橋式起重機發展概述 2
1.2.1 國內外現狀 2
1.2.2國外現狀: 2
1.2.3國內橋式起重機發展動向 2
1.2.4國外橋式起重機發展動向 3
1.3 現代雙梁橋式起重機設計的目的、內容和要求 5
1.3.1 設計目的 5
1.3.2 設計內容 5
1.3.3 設計要求 5
第二章起升機構的計算 6
2.1確定起升機構傳動方案，選擇滑輪組和吊鉤組 6
2.2選擇鋼絲繩 6
2.3確定滑輪主要尺寸 7
2.4確定卷筒尺寸，并驗算強度： 7
2.5選擇電動機： 9
2.6減速器的設計： 10
2.6.1傳動比的分配。 10
2.6.2計算傳動裝置的運動和動力參數 11
2.6.3齒輪傳動設計 12
2.6.4軸的設計 23
2.6.5軸的校核 26
2.6.6鍵的選擇和校核 32
2.6.7滾動軸承的選擇和校核 33
2.7.選擇制動器 35
2.8選擇聯軸器 36
電動機的額定轉矩 36
2.9驗算啟動時間 37
2.10 制動時間的驗算 37
2.11 高速浮動軸計算 38
第三章吊鉤組的計算 40
3.1 吊鉤的計算 40
3.2吊鉤橫軸的計算 41
3.3滑輪軸計算 43
3.4拉板的強度驗算 44
3.5 滑輪軸承的選擇 45
第四章卷筒部件計算 46
4.1 卷筒芯軸的設計計算： 46
4.2 選擇軸承 47
4.3 繩端固定裝置的計算 48
第五章結論 50
參考文獻 51
致謝 52 ...
