推動架加工工藝及夾具設計

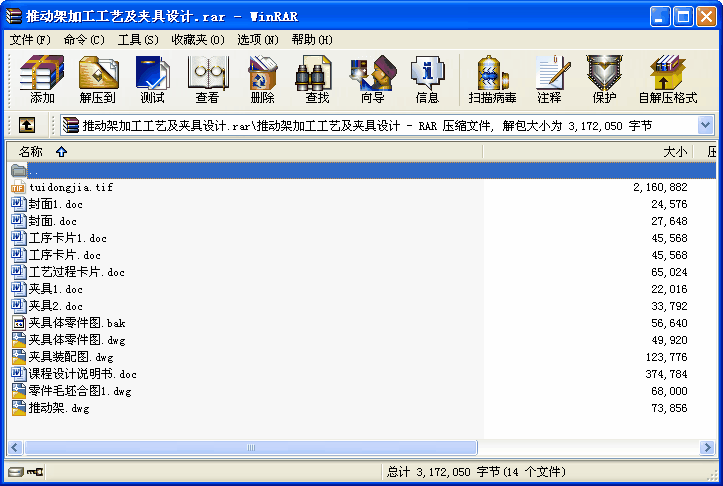

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、零件的分析
（一）、零件的功用
題目所給的零件是B6065牛頭刨床推動架，是牛頭刨床進給機構的中小零件，φ32mm孔用來安裝工作臺進給絲杠軸，靠近φ32mm孔左端處一棘輪，在棘輪上方即φ16mm孔裝一棘爪，φ16mm孔通過銷與杠連接桿，把從電動機傳來的旋轉運動通過偏心輪杠桿使推動架繞φ32mm軸心線擺動，同時撥動棘輪，帶動絲杠轉動，實現工作臺的自動進給。
（二）、零件的工藝分析
由零件圖可知，其材料為HT200，該材料為灰鑄鐵，具有較高強度，耐磨性，耐熱性及減振性，適用于承受較大應力和要求耐磨零件。（零件圖見附圖1）
由零件圖可知，φ32 mm、φ16 mm的中心線是主要的設計基準和加工基準。該零件的主要加工面可分為兩組：
1、φ32 mm孔為中心的加工表面
這一組加工表面包括：φ32 mm的兩個端面及孔和倒角，φ16 mm的兩個端面及孔和倒角。
2、以φ16 mm孔為加工表面
這一組加工表面包括，φ16 mm的端面和倒角及內孔φ10 mm、M8-6H的內螺紋，φ6mm的孔及120°倒角2mm的溝槽。
這兩組的加工表面有著一定的位置要求，主要是：
1、φ32 mm孔內與φ16 mm中心線垂直度公差為0.10；
2、φ32 mm孔端面與φ16 mm中心線的距離為12mm。
由以上分析可知，對這兩組加工表面而言，先加工第一組，再加工第二組。由參考文獻中有關面和孔加工精度及機床所能達到的位置精度可知，上述技術要求是可以達到的，零件的結構工藝性也是可行的。
目錄
一 零件分析 ————————————————1
二 零件工藝規程設計 ———————————————1
1 確定零件生產類型 ————————————————1
2選擇毛坯、確定毛坯尺寸、設計毛坯圖 ——————————1
3選擇加工方法制定加工工藝路線 —————————————2
4工序設計 —————————————————————4
5確定切削用量基本時間 —————————————————6
三 夾具設計 ————————————————16
四 設計小結 ————————————————18
五 參考文獻 ————————————————18
附1 機械加工工藝過程卡片
附2 機械加工工序卡片
...
