CA6140撥叉831002課程設計鉸孔版
  • 該文件為rar格式
  • 文件大小： 384.62 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-06
  • 發 布 人： 2321250279
  • 文件下載：

  • 立即下載

  • 文件介紹：

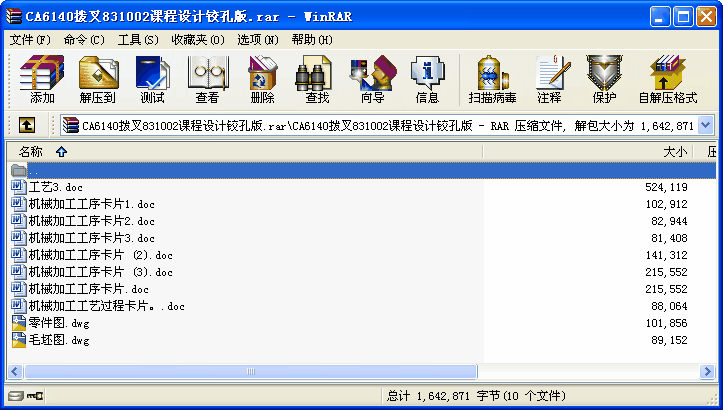

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • CA6140撥叉831002課程設計鉸孔版

  • 一、零件的作用
    題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ25孔與操縱機構相連，二下方的φ60半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
    二、零件的工藝分析如下：
    CA6140車床共有兩處加工表面，其間有一定位置要求。分述如下：
    1. 以φ25mm孔為中心的加工表面
    這一組加工表面包括：φ25H7mm的孔，以及φ42mm的圓柱兩端面，其中主要加工表面為φ25H7mm通孔。
    2. 以φ60mm孔為中心的加工表面
    這一組加工表面包括：φ60H12的孔，以及φ60H12的兩個端面。主要是φ60H12的孔。
    3. 銑16H11的槽
    這一組加工表面包括：此槽的端面，16H11mm的槽的底面，
    16H11mm的槽兩側面。
    4. 以M22×1.5螺紋孔為中心的加工表面。
    這一組加工表面包括：M22×1.5的螺紋孔，長32mm的端面。
    主要加工表面為M22×1.5螺紋孔。
    這兩組加工表面之間有著一定的位置要求，主要是：
    φ60孔端面與φ25H7孔垂直度公差為0.1mm.。
    16H11mm的槽與φ25H7的孔垂直度公差為0.08mm。
    由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。
    ...
