非開挖水平定向鉆機頂進回拖系統結構設計

文件大小： 2.49 MB
下載次數：
文件評級：
更新時間：2014-06-27
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

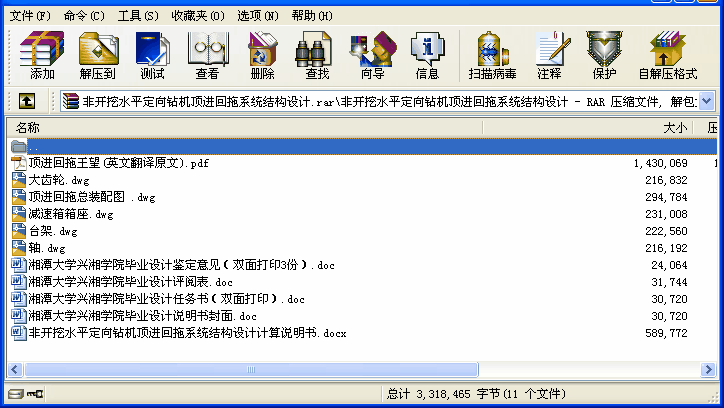

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

[摘要]：本文通過分析非開挖水平定向鉆機頂進回拖系統國內外研究現狀，應用和具體的檢測方法，經過查閱相關資料、討論，提出了一種利用齒輪齒條傳動的解決方案，并詳細設計了一種用于非開挖水平定向鉆機頂進回拖系統結構，該系統能夠正常、穩定的實現鉆機動力頭頂進回拖功能。該頂進回拖系統包括電機、聯軸器、減速箱、齒輪齒條、動力頭、導軌等核心部分，通過AutoCAD出圖，最終完成設計說明書的書寫和外文翻譯。

[關鍵詞] 非開挖；水平定向鉆機；頂進回拖；齒輪齒條
目錄
第一章緒論 1
1.1非開挖水平定向鉆機常見的頂進回拖系統結構及發展現狀 1
1.1.1 液壓油缸進給方式 1
1.1.2 馬達-鏈條進給方式 2
1.1.3 液壓馬達-齒輪齒條進給式 2
1.2非開挖水平定向鉆機國內外現狀 3
1.2.1國外HDD的現狀 3
1.2.2國內HDD的現狀 4
1.3本論文研究的主要內容和特色 5
1.4本論文研究的意義及主要關鍵技術指標 6
1.4.1 意義 6
1.4.2 關鍵技術指標 6
第二章總體方案及動力頭導軌設計計算 7
2.1 總體方案設計 7
2.1.1整體方案內容 7
2.1.2設計方案特點 8
2.2 動力頭與導軌的設計計算 8
2.3電動機選型 9
2.3.1電動機選型設計計算 9
2.3.2 電動機型號及技術參數 10
第三章減速箱齒輪組設計計算 12
3.1減速箱齒輪組設計計算 12
3.1.1傳動比分配 12
3.1.2 齒輪傳動設計計算 12
3.1.3減速齒輪組結果匯總 14
3.2按齒根彎曲疲勞強度校核 16
3.2.1計算彎曲疲勞許用應力 16
3.2.2校核計算 17
第四章齒輪齒條設計計算與校核 18
4.1齒輪齒條設計計算 19
4.2 設計計算結果匯總 21
第五章軸的設計計算及校核 23
5.1軸的設計計算 23
5.2 軸的校核 25
5.3軸承的校核 26
第六章輔助部件的設計計算 28
6.1螺栓的設計 28
6.1.1螺栓的主要作用 28
6.1.2螺栓的設計計算及校核 28
6.2 潤滑 29
總結 32
參考文獻 33
翻譯 34 ...
