車床主軸箱箱體左側8-M8螺紋攻絲機設計
- 文件介紹：

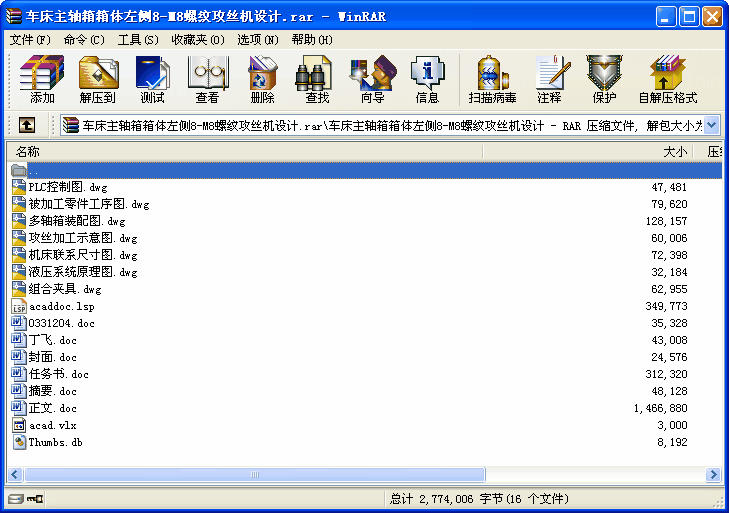

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.1.1．課題名稱
車床主軸箱箱體左側8-M8螺紋攻絲機設計
1.1.2．題目內容及要求
本題目的主要內容是設計一臺能加工 的通孔，總共八個孔的右側面螺紋攻絲機，機床類型為臥式單面，液壓驅動，由PLC控制，一臺機床年產量為3-6萬件。其余設計內容均自定。
1.1.3．實驗、數據及圖紙要求
本設計完成后必須包括被加工零件工序圖、加工示意圖、機床聯系尺寸總圖、組合機床多軸箱圖、夾具裝配總圖、液壓系統原理圖、控制系統原理圖各一張，折合A0圖紙共4張。
此外，設計說明書需1.5萬字。
設計總說明書
目前，組合機床的需求量很大，國家鼓勵其出口。而國內汽車工業的迅速發展也勢必導致各類零部件加工量的增大。因此，組合機床可多刀、多軸、多面、多工位加工的優點就顯得尤為突出。本設計就是在攻絲組合機床的設計基礎上（比如攻絲加工設計、組合機床總體設計、夾具設計等），將PLC控制技術應用到其中，通過事先編制好的程序來實現攻絲加工要求，以便快速、簡便地獲得所要加工的零件。這種設計方案的優點在于所有被加工孔可一次加工完成，可大批大量生產，且生產時可實現無人加工或少部分人看管，也可進一步提高組合機床的自動化程度。
關鍵詞：組合機床、攻絲、PLC控制技術、自動化
...
