勝利河排水泵站
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、設計任務
完成勝利排水泵站的初步設計
二、建站目的
為對某市用水環境進行綜合治理，滿足全市排污排澇等需求，擬在該市東區建一座排水泵站，將水排入外河，市內有一環衛河自西向東，市內外泄水流可匯入南北流向的外河—上龍河。
三、設計標準
水泵站按《泵站設計規范》和《室外給水排水設計規范》的標準，該站為三級建筑物。
四、基本資料
１、地形資料
環衛河自西向東，河底高程4m，底寬4m，外河為南北流向。防洪堤頂高程14.5m，堤坡底為1:2.5，建站地點高程9m。
２、地質資料
建站地點地勢平坦，地面下向至5.04m為素填土，夾少量碎磚、小石子、植物根，r=190KN/m3，c=17 KN/m2，內磨擦角φ=13°，[R]=80KN/m2；5.04米以下為亞粘土，r=190KN/m3，c=10 KN/m2，內磨擦角φ=18°，[R]=100KN/m2
泵站墻后回填土，r=190KN/m3，c=30 KN/m2，φ=15°，外磨擦角取（1/3-2/3）φ。
３、水文資料
環衛河末底面高程：▽4.0m
環衛河河底寬度：4.0m
水組位合：
水位 外河 環衛河
最高水位 ▽11.0m ▽6.0m
設計水位 ▽10.5m ▽5.0m
最低水位 ▽8.5m ▽4.5m
地下水水位 ▽4.0m
４、流量資料：
排水面積（KM2） 排水率
m3/s/KM2
總面積 自排面積 分流面積 勝利站抽排面積
29 12.4 5.6 11 0.36
５、交通
外河可以行船，附近有公路通往市區，交通便利。
６、電源
站址附近有變電所一座，6KV輸電線路經過此站。
７、排水時最高氣溫37°，最高水溫25°。
...

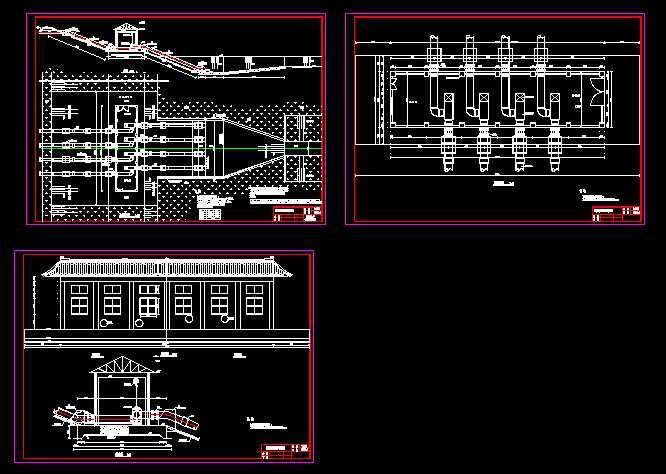

勝利河排水泵站_下載(rar格式) 成套圖紙
