臥式鋼筋切斷機的設計

文件大小： 891.52 KB
下載次數：
文件評級：
更新時間：2014-06-02
發布人： 1955422769

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

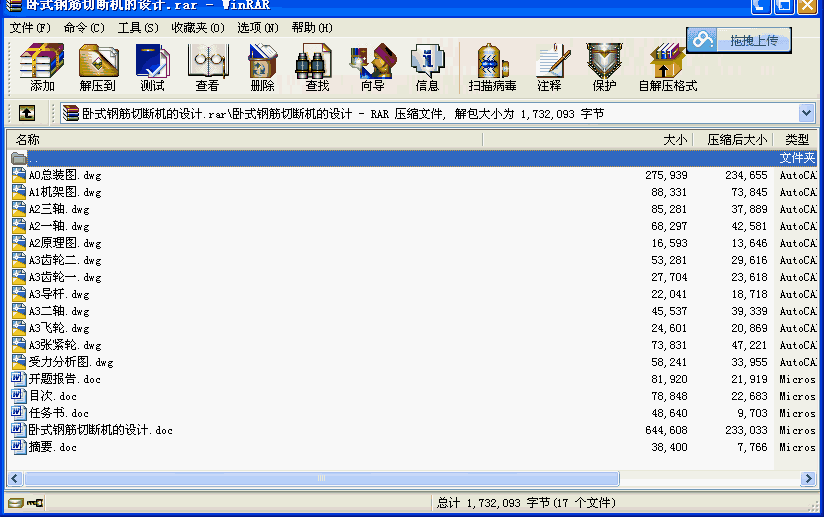

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

本課題設計建筑上的臥式鋼筋切斷機的工作原理是：采用電動機經一級三角帶傳動和二級齒輪傳動減速后,帶動曲軸旋轉,曲軸推動連桿使滑塊和動刀片在機座的滑道中作往復直線運動,使活動刀片和固定刀片相錯而切斷鋼筋。
根據電機的工作環境選擇電動機類型，采用臥式安裝，防護式電機，鼠籠式三相異步電動機。選擇三級減速，先是一級帶減速，再兩級齒輪減速。一級帶傳動，它具有緩沖、吸振、運行平穩、噪聲小、合過載保護等優點，并安裝張緊輪。兩級齒輪減速，齒輪傳動可用來傳遞空間任意兩軸間的運動和動力，并具有功率范圍大，傳動效率高，傳動比準確，使用壽命長，工作安全可靠等特點。動力由電動機輸出,通過減速系統傳動,把動力輸入到執行機構。由于傳動系統作的是回轉運動,而鋼筋切斷機的執行機構需要的直線往復運動,為了實現這種轉換,可以采用曲柄滑塊機構,盤行凸輪移動滾子從動件機構,齒輪齒條機構。本課題采用曲柄滑塊機構作為本機械的執行機構。

關鍵詞切斷建筑鋼筋齒輪曲柄滑塊
目錄

1 引言…………………………………………………………………………………… 1
1.1概述…………………………………………………………………………………………………1
1.2題目的選取……………………………………………………………………………………… 2
1.3鋼筋切斷機的工作原理…………………………………………………………………………2
2 電機的選擇…………………………………………………………………………2
2.1 鋼筋切斷機需用力計算 ………………………………………………………… 2
2.2 功率計算 ………………………………………………………………………… 3
3 傳動結構設計 ………………………………………………………………… 3
3.1 基本傳動設計計算…………………………………………………………………… 3
3.2帶傳動設計……………………………………………………………………………5
3.3齒輪傳動設計 ……………………………………………………………………… 6
3.4軸的校核 ……………………………………………………………………………14
3.5 鍵的校核…………………………………………………………………………… 22
3.6軸承的校核 ………………………………………………………………………… 23
4 鋼筋切斷機的摩擦磨損和潤滑 ………………………………………………… 25
結論 ………………………………………………………………………………… 27
致謝 ………………………………………………………………………………… 28
參考文獻………………………………………………………………………………29 ...
