鉆孔組合機床設計

文件大小： 1.88 MB
下載次數：
文件評級：
更新時間：2014-05-31
發布人： 2231236245

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

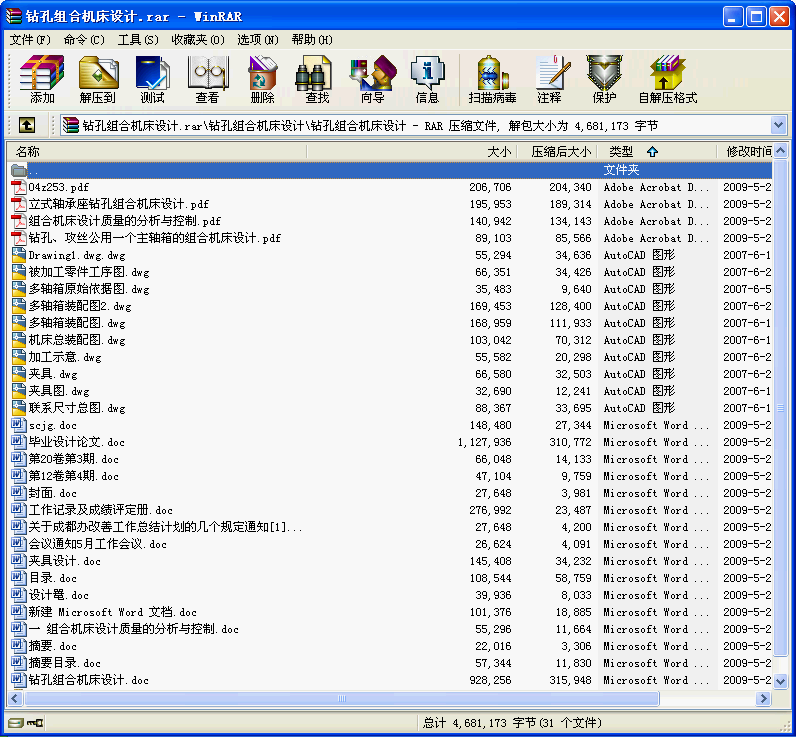

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
制造業是一個國家或地區經濟發展的重要支柱，其發展水平標志著該國家或地區的經濟實力、科技水平、生活水準和國防實力。而制造業的生產能力主要取決于制造裝備——機床的先進程度。
本文對減速器箱蓋連接孔的加工工藝進行了詳細的分析，就其孔的加工提出了“一次裝夾，多工位加工，達到產品圖樣的精度要求”的思路。根據這一思路設計了鉆孔組合機床設計。
該組合機床由立柱、立柱底座、中間底座、液壓滑臺、動力箱、多軸箱等組成。本文對各部分的設計進行了詳細的計算和論證。

關鍵詞：組合機床,離合器壓盤,主軸箱,夾具
目錄

摘要…………………………………………………………………………………………… Ⅰ
Abstract……………………………………………………………………………………… Ⅱ

1 緒論…………………………………………………………………………………………… 1
1.1 機床在國民經濟的地位及其發展簡史……………………………………………………1
1.2組合機床的國內、外現狀 ………………………………………………………………2
1.2.1 國內組合機床現狀……………………………………………………………………3
1.2.2 國外組合機床現狀……………………………………………………………………4
1.3機床設計的目的、內容、要求…………………………………………………………5
1.3.1設計的目的……………………………………………………………………5
1.3.2設計內容………………………………………………………………………………5
1.3.3設計要求………………………………………………………………………………6
1.4機床的設計步驟…………………………………………………………………………6
1.4.1調查研究……………………………………………………………………………6
1.4.2擬定方案……………………………………………………………………………6
1.4.3工作圖設計…………………………………………………………………………6
2 組合機床的總體設計……………………………………………………………………… 8
2.1 組合機床方案的制定………………………………………………………………………8
2.1.1 制定工藝方案………………………………………………………………………8
2.1.2 確定組合機床的配置形式和結構方案……………………………………………8
2.2 確定切削用量及選擇刀具……………………………………………………………10
2.2.1 確定工序間余量……………………………………………………………………10
2.2.2 選擇切削用量………………………………………………………………………10
2.2.3 確定切削刀、切削扭矩、切削功率………………………………………………11
2.2.4 選擇刀具結構………………………………………………………………………11
2.3 “三圖一卡”的編制……………………………………………………………………12
2.3.1 被加工零件工序圖………………………………………………………………… 12
2.3.2 加工示意圖…………………………………………………………………………13
2.3.3 機床聯系尺寸圖……………………………………………………………………17
2.3.4 生產率計算卡………………………………………………………………………20
2.4 多軸箱的設計…………………………………………………………………22
2.4.1 繪制多軸箱設計原始依據圖……………………………………………………22
2.4.2 主軸、齒輪模數的選擇…………………………………………………………23
2.4.3 多軸箱的傳動設計………………………………………………………………23
2.4.4 繪制傳動系統圖…………………………………………………………………25
2.4.5 傳動零件的校核…………………………………………………………………26
2.5 確定機械重塊平衡機構……………………………………………………………30
2.6 液壓系統……………………………………………………………………………32
2.6.1 Z軸液壓泵的確定…………………………………………………………………32
2.6.2 Ｙ軸液壓動力的確定………………………………………………………………33
2.6.3 擬定液壓系統圖……………………………………………………………………34
3 夾具設計……………………………………………………………………………………36
3.1機床夾具的概述…………………………………………………………………………36
3.1.1機床夾具的組成……………………………………………………………………36
3.1.2機床夾具的類型…………………………………………………………………… 36
3.2 工件機構特………………………………………………………………………………37
3.3 工件定位方案和定位元件的設計………………………………………………………37
3.4 夾緊方案和夾緊元件的設計…………………………………………………………… 37
3.5 夾具的性能及優點……………………………………………………………………… 37
3.6 夾具體的設計…………………………………………………………………………… 38
3.7 誤差分析與計算………………………………………………………………………… 38
3.8 夾具精度分析計算……………………………………………………………………… 39
3.9 夾具設計及操作的簡要說明…………………………………………………………… 40
4 結論……………………………………………………………………………………………41
參考文獻…………………………………………………………………………………42
致謝………………………………………………………………………………………43 ...
