LG916四合一鏟斗開啟缸的設計

文件大小： 538.4 KB
下載次數：
文件評級：
更新時間：2014-05-24
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

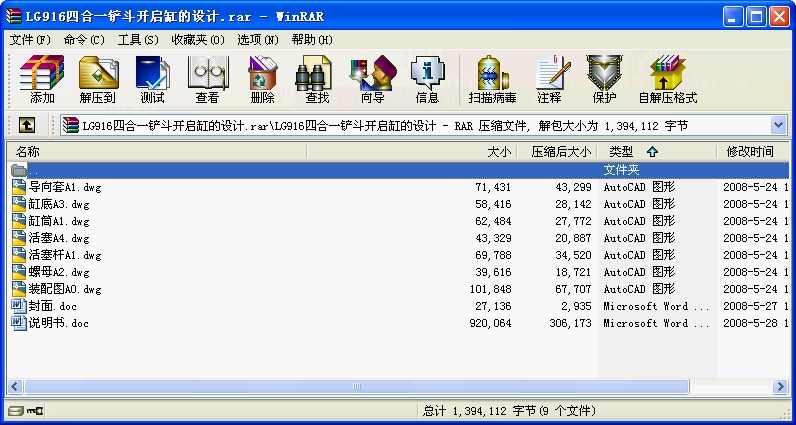

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

LG916四合一鏟斗開啟缸的設計
前言

畢業設計是我們在學校完成的最后一個課程后。這個課程將對我們大學三年來所學知識的一次全面性、深入性、綜合性的總復習，對鞏固、深化和升華學生所學理論知識，培養學生創新精神、獨立工作能力、分析和解決問題能力起著重要作用,也是一次理論聯系實際的訓練，更是對大學所學課程的檢驗。這次設計對我們今后的工作與學習有重要的影響，因此，它在我們三年的大學生活中占有重要的地位。
本設計主要是對LG916 四合一鏟斗缸的設計, 雖然此液壓缸比較簡單,但正所謂麻雀雖小,五臟俱全,其中包含了許多液壓方面的知識以及機械設計的基本理論。
我希望能通過這次畢業設計對自己未來將從事的工作進行一次適應性的訓練，從中鍛煉自己分析問題和解決問題的能力，為今后的工作、學習打下一個良好的基礎。
由于能力有限，設計中會有許多不足之處，望各為老師和同學給予指教。
摘要:本設計主要介紹了LG916 四合一鏟斗缸的設計。液壓缸的設計主要包括了液壓缸、活塞直徑的確定和活塞桿直徑的確定、液壓缸壁厚度和外徑的計算、缸蓋厚度的確定缸體長度的確定、活塞桿強度驗算、活塞桿穩定性的驗算、活塞長計算、導向套長度的計算。
關鍵字：液壓缸、活塞、活塞桿
1.概述
“四合一”鏟斗是一種為增加其功能，提高對工況的適應性，集裝載、推土、刮平、裝夾四種作業于一體的多功能工作機具。
該多功能工作機具主要由前斗、后斗、開啟缸和鉸接銷軸等四部分組成，其結構簡圖如下所示。后斗與裝載機的動臂和拉桿連接，鉸接銷軸將前斗和后斗兩部分連接起來，通過開啟缸來控制前斗的開啟，并使其保持一定的位置，以完成特定工況的作業。
1.1裝載作業
使開啟缸活塞桿伸至最長位置，前斗回縮形成閉合鏟斗，完成裝載作業。作業時有兩種卸載方式：第一種，普通鏟斗一樣，舉升至最高位置，操縱轉斗油路使翻轉鏟斗整體翻轉卸料；第二種，舉升至最高位置，收縮開啟缸，打開前斗，物料從前、后斗之間落下，稍微前傾后斗，使物料能卸干凈。這種卸載方式的卸載高度比第一種的高近一米，雖卸載距離比前種方式略有減少，但可以滿足高卸載要求的特殊場合。
1.2推土作業
操縱開啟缸油路使活塞桿回縮，前后斗分離，前斗張開，后斗接地，調整好后斗推土板的切入角度，整機向前運動，由后斗完成推土作業。
1.3刮平作業
使開啟缸活塞桿回縮至一定位置，前斗張開至所需角度，調整后斗的高低位置和傾斜角度，使前斗接地，后斗推土板離開地面，由前斗完成刮平作業。
1.4裝夾作業
使開啟缸活塞桿運動，開啟的前斗回收，以前、后斗夾住物體，完成裝夾作業。利用前斗側板上的鋸齒狀豁口和后斗底板可有效地夾緊圓木，也可用前斗底板的后沿和后斗底板來夾持較大的石塊等物料。
液壓缸又稱油缸，是一種將輸入的液壓能轉換成機械能的能量轉換裝置，用來驅動工作機構作直線或小于360度的回轉運動。液壓缸具有結構簡單，工作可靠，制造容易和使用維護方便等優點，是應用最廣的液壓執行元件。
本設計設計的液壓缸用于“四合一”鏟斗上。 ...
