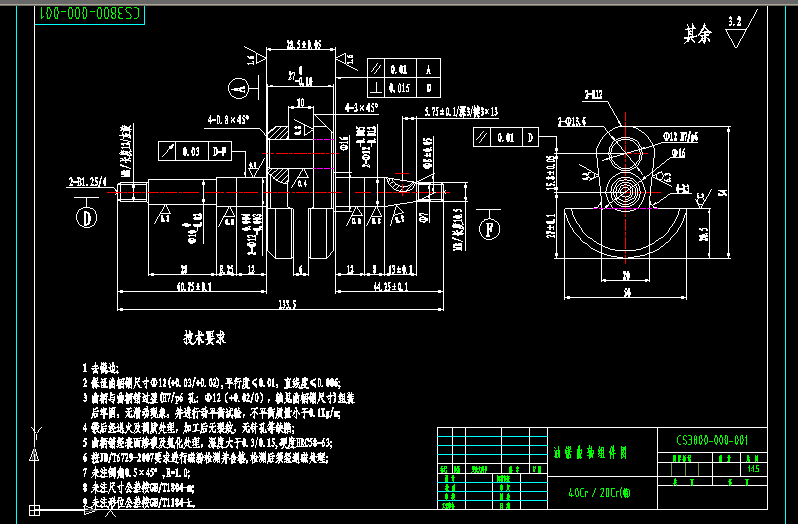

油鋸曲軸組件圖(CS3800-000-001)cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1 去銳邊;
2 保證曲柄銷尺寸Ф12(+0.03/+0.02),平行度≤0.01，直線度≤0.006；
3 曲柄與曲柄銷過盈{H7/p6 孔：Ф12（+0.02/0），軸見曲柄銷尺寸}組裝
后牢固，無滑動現象，并進行動平衡試驗，不平衡質量小于0.1Kg/m;
4 鍛后經退火及調質處理，加工后無裂紋，無針孔等缺陷；
5 曲柄銷經表面滲碳及氮化處理，深度大于0.3/0.15,硬度HRC58-63；
6 按JB/T6729-2007要求進行磁粉檢測并合格,檢測后須經退磁處理；
7 未注倒角0.5×45°,R=1.0;
8 未注尺寸公差按GB/T1804-m；
9 未注形位公差按GB/T1184-k。
...
