氣門搖臂軸支座的機械加工工藝及夾具設計.rar

文件大小： 2.28 MB
下載次數：
文件評級：
更新時間：2014-04-09
發 布人： 1722679795

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

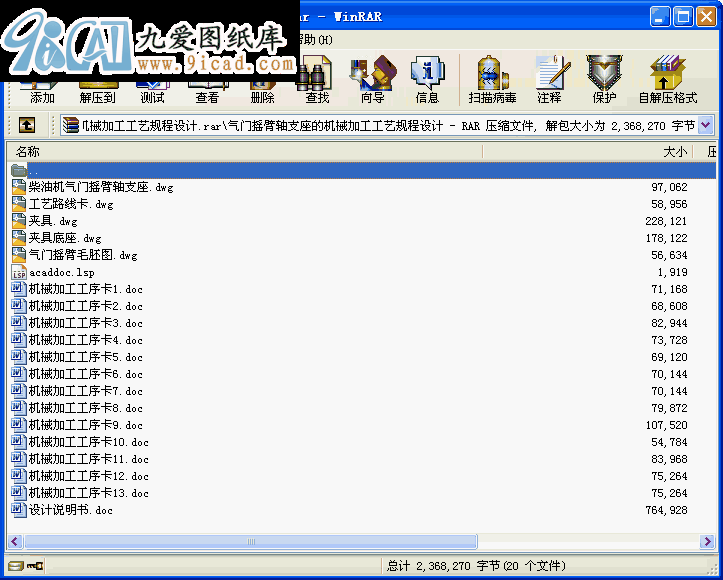

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
機械加工行業作為一個傳統而富有活力的行業，近十幾年取得了突飛猛進的發展，在新經濟時代，行業呈現了新的發展趨勢，由此對其它的質量，性能要求有了新的變化�，F(xiàn)在機械加工行業發生著結構性變化，工藝工裝的設計與改良已成為企業生存和發展的必要條件，工藝工裝的設計與改良直接影響加工產品的質量與性能。
本文首先介紹了氣門搖臂軸支座的作用和工藝分析，其次確定毛坯尺寸，然后進行了工藝規程設計，最后進行夾具設計。此次設計是對氣門搖臂軸支座的加工工藝和夾具設計，其零件為鑄件，具有體積小，零件結構簡單的特點，由于面比孔易加工，在制定工藝規程時，就先加工面，再以面為基準來加工其它，其中各工序夾具都采用專用夾具，其機構設計簡單，方便且能滿足要求。
關鍵詞：氣門搖臂軸支座，工藝分析，工藝規程設計，夾具設計
目錄
中文摘要
英文摘要
1緒論..........................................................................................................................1
1.1 本設計的內容及意義……………………………………………….…..1
1.2 課題背景知識………………………………………………….…………1
1.2.1 零件的作用……………………………………………………………2
1.2.2柴油機相關知識介紹 2
1.2.3 機械制造工藝技術相關知識................................................................3
1.2.4 機床夾具設計基礎知識........................................................................4
2 氣門搖臂軸支座的機械制造工藝規程設計 9
2.1 零件的工藝分析及生產類型的確定 9
2.1.1零件的作用 9
2.1.2零件的工藝分析 9
2.1.3確定零件的生產類型 11
2.2 選擇毛坯，繪制毛坯圖 11
2.2.1選擇毛坯種類 11
2.2.2確定毛坯尺寸及機械加工總余量 12
2.2.3設計毛坯圖 13
2.2.4繪制毛坯圖...........................................................................................14
2.3 選擇加工方法，制定工藝路線 14
2.3.1定位基準的選擇 14
2.3.2零件表面加工方法的選擇 16
2.3.3加工階段的劃分 16
2.3.4工序的集中與分散 17
2.3.5工序順序的安排 17
2.3.6確定工藝路線 17
2.3.7加工設備及工藝裝備的選擇...............................................................19
2.3.8工序間余量的確定...............................................................................20
2.3.9切削余量及基本時間定額的確定 21
3 氣門搖臂軸支座專用夾具的設計...........................................................37
3.1確定夾具的結構方案 37
3.1.1確定定位方案，選擇定位元件............................................................ 37
3.1.2 確定導向裝置........................................................................................39
3.1.3確定夾緊機構.........................................................................................39
3.1.4確定輔助定位裝置.................................................................................40
3.2設計夾具體 40
3.3 夾具裝配圖上標注尺寸、配合及技術要求 40
總結 43
參考文獻 44
致謝 45
附件 46
附件A開題報告
附件B 英文翻譯及原文

...
