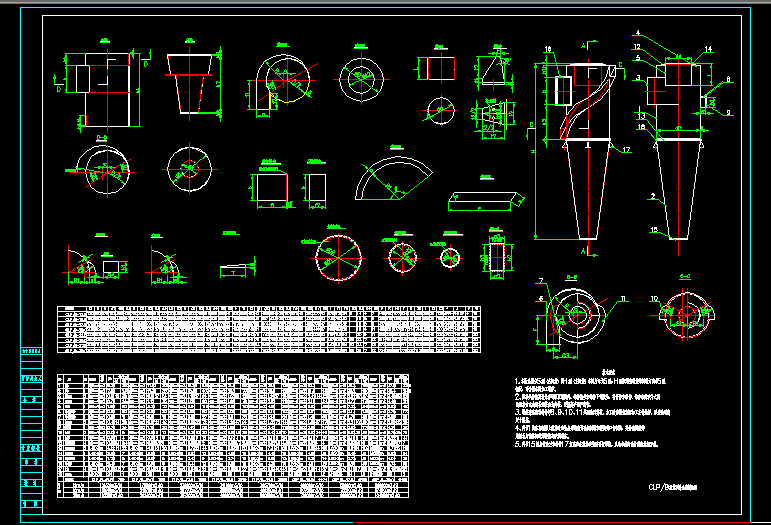

旋風除塵器cad圖紙 CLP-B型
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本除塵器分S型（右回旋）和H型（左回旋）本圖所示為S型，H型僅蝸殼螺旋等旋轉方向與S型相反，可參照本圖加工制作。
2.根據具體情況設計者可以取消筒體、錐體法蘭和錐體下部法蘭，將筒體和錐體、錐體和儲灰斗之間的連接方式由螺栓連接改為焊接，以提高產品嚴密性。
3.螺旋旁路室零件件號8、9、10、11是理論計算值，加工時應根據實際加工條件放樣，以避免造成尺寸誤差。
4.件號1筒體在鋼板上放樣時應繪出旁路室開孔切割線和螺旋刃口切割線，并繪出螺旋旁路蓋板與筒體間的焊接軌跡以利制作。
5.件號15排出管法蘭和件號17支座應在現場安裝時再行焊接，以免與旋向設計的配置相矛盾。 ...
旋風除塵器cad圖紙 CLP-B型_下載(dwg格式) 機械圖紙
