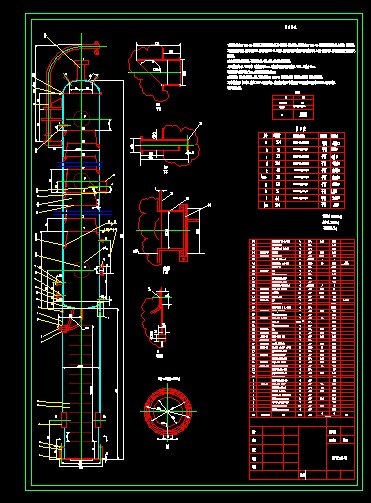

板式精餾塔裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
⒈本塔鋼殼部分按JB 1580-65〈碳素鋼及不銹鋼焊制容器技術條件〉進行制造，試驗和驗收。襯鋁部分按JB 1580-75〈鋁制焊制容器技術條件〉進行制造，試驗和驗收。
⒉鋼部分焊接采用電焊，焊條標號為T42，焊縫形式按HGJ 15-89標準，襯鋁部分焊接采用氬弧焊（或氣焊),焊條用LF2或高一級牌號的鋁。焊縫坡口型式及尺寸按承制廠之現行規范。
⒊翻邊法蘭的緊密面必須平整，不得有局部凹坑，毛刺，刮傷，裂痕等影響密封的缺陷。
⒋塔邊彎曲度應小于1/1000塔高，總彎曲度小于20mm，塔底安裝垂直偏差不超過塔高的1/1000，且不大于15mm.
⒌裙座螺栓中心圓直徑偏差±3mm，任意2孔間距離偏差±3mm.
⒍塔盤另部件，塔盤支持件的制造，安裝，試驗和驗收按JB 1205-80〈塔盤技術條件〉（其中第12條除外）中的相應要求進行。
⒎塔體外殼制成后，表面清理，并以0.25MPa進行水壓試驗，襯鋁后充水試漏（下部封頭開數個Φ5小孔觀察之）然后以0.25MPa進行水壓試驗。
⒏管口方位見本圖。
...
板式精餾塔裝配圖_下載(dwg格式) 機械圖紙
