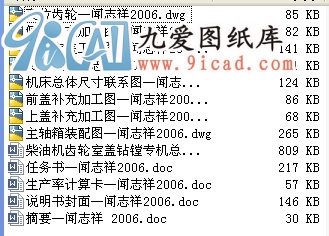

柴油機齒輪室蓋鉆鏜專機總體及主軸箱設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
15 積分
-
- 摘 要：本課題設計一臺加工柴油機齒輪室蓋的鉆鏜組合機床，主要完成機床總體和右主軸箱的設計工作。
根據柴油機齒輪室蓋的結構特點、加工部位、尺寸精度、表面粗糙度及生產率等要求，確定該機床為單工位臥式組合機床；為確保加工精度，采用“一面兩銷”的定位方案；為實現無級調速，安全可靠，選擇液壓滑臺；根據零件的大小及被加工孔的位置確定主軸箱的輪廓尺寸；由加工工藝選擇滾珠軸承主軸，通過計算扭矩確定主軸和傳動軸的直徑；齒輪的模數是通過類比法確定； 齒輪齒數和中間傳動軸的位置是由“計算、作圖和多次試湊”相結合的辦法確定；計算主軸、傳動軸的坐標并進行中心距驗算，確定部分軸上需采用變位齒輪；軸上的齒輪套、鍵等零件按軸號選取相應的標準件。
本課題設計的組合機床采用“一面兩銷”定位、液動夾緊，一次裝夾加工柴油機齒輪室蓋三個面上的孔，保證了加工精度，提高了生產效率，減少了工人的勞動強度。而且在設計之中，盡量選用通用件，減少了制造成本，增加了經濟效益。
關鍵詞：組合機床 主軸箱 主軸 傳動軸 齒輪室蓋
...
