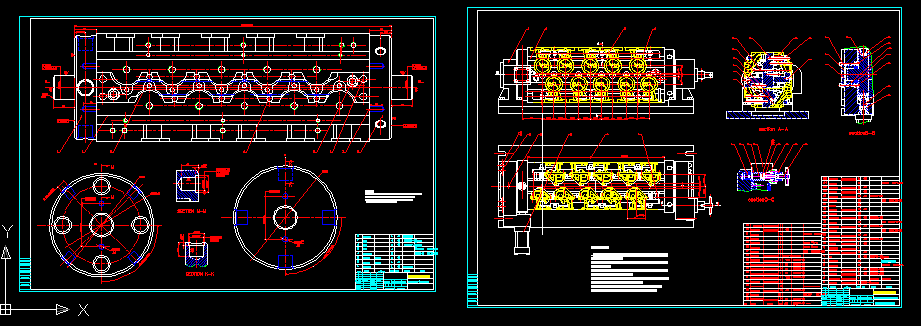

機油濾清器支架綜合夾具
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.夾具支架1和2為鑄造結構,需經時效處理;安裝孔合加工,
保證孔位置度小于0.02
2.夾具體焊接牢固,經時效處理后合加工,保證兩端軸線位
置度小于0.02
3.支架1、支架2、底板、等分機構裝配后合加工夾具體四
面上的定位孔及異型定位部分
4.裝配后在定位心軸和其它導滑部分加潤滑油,保證滑動靈
活自如；定期給兩端滑動軸套加潤滑油
5.加工時將定位心軸鎖住并氣缸壓緊后方可進行加工
6.此夾具為四工位夾具,適用于北京立式加工中心
技術要求
1.焊接結構,夾具體與支撐軸應焊接牢固可靠,并經過時效處理
2.焊接后精加工兩端支撐軸,保證其同軸度不大于0.02
3.焊接后加工等分定位孔,保證其等分精度不大于2'
4.總成裝配后合加工零件定位部分
...
機油濾清器支架綜合夾具_下載(dwg格式) 機械圖紙
