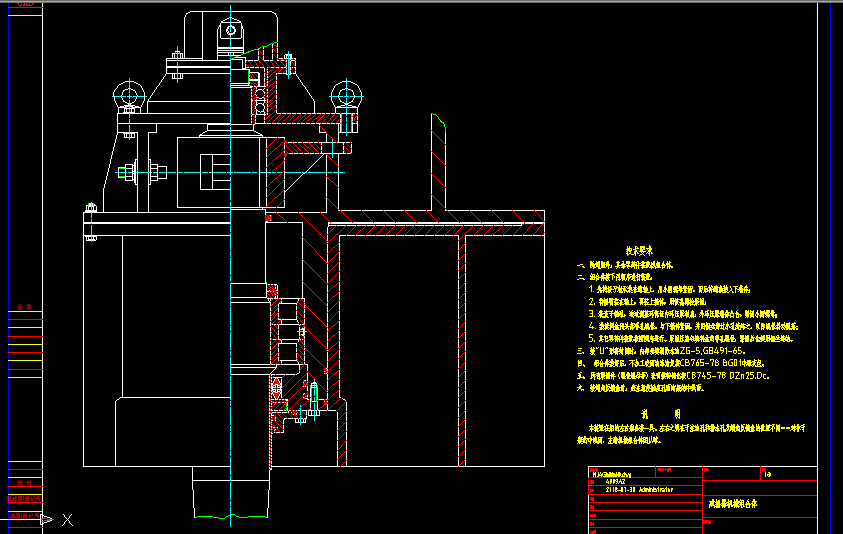

減搖器機械組合體
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
一、 除鰭座外，其余零部件裝配成組合體。
二、 組合體按下列順序進行裝配：
1. 先將滾子軸承裝在鰭軸上，用小圓螺母緊固，而后將鰭軸裝入下箱體；
2. 將搖臂裝在軸上，再裝上箱體，用餃孔螺栓緊固；
3. 裝滾子軸承，通過調整環(huán)保證內環(huán)壓緊軸肩，外環(huán)壓緊箱體凸臺，緊固小圓螺母；
4. 裝填料盒用頭部帶孔螺栓，與下箱體緊固，并用銅絲穿過小孔連結之，以防螺栓松動脫落；
5. 其它零部件裝配按圖順序進行。緊固壓蓋與填料盒的帶孔螺栓，緊固后也須用銅絲連結。
三、 裝"U"形密封圈時，內部須填滿防水油ZG-5,GB491-65。
四、 組合體裝好后，不加工表面油漆涂復按CB765-78 BG01中綠灰色。
五、 所有緊固件（螺栓螺母等）表面鍍鋅鈍化按CB745-78 DZn25.Dc。
六、 裝鰭角反饋盒時，應注意使插座孔面向艇的中線面。
說 明
本裝置在船的左右舷各裝一具。左右之別在于注油孔和排水孔及鰭角反饋盒的位置不同……對稱于艇的中線面，左鰭機械組合體圖從略。
...
減搖器機械組合體_下載(dwg格式) 機械圖紙
