位置:首頁 > 機械圖紙
C6132機床尾座裝配圖
  • 該文件為dwg格式
  • 文件大小： 72.73 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-31
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

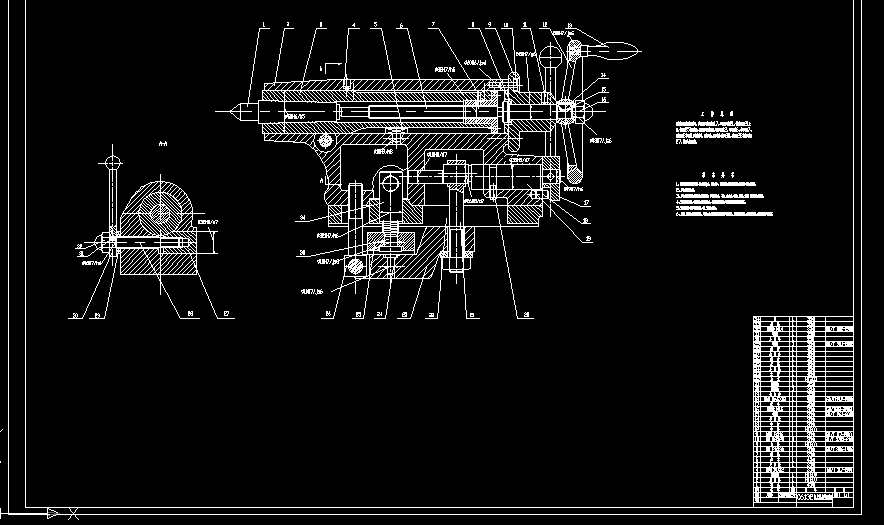

  • C6132機床尾座裝配圖

  • 工作原理
    尾座應能沿床身導軌移動，移動到位可扳動扳手17，通過偏心軸19，使拉緊螺釘21上提，使壓板25緊壓床身，從而固定尾座位置。轉動手輪12，通過絲杠6，推動螺母7、頂尖套筒3和頂尖1沿軸向移動，頂緊工件。最后扳動小扳手30，由螺桿28拉緊夾緊套27，使頂尖位置固定。

    技術要求
    1、進入裝配的零件及部件（包括外購件、外協件），均必須具有檢驗部門的合格證方能進行裝配。
    2、零件去除氧化皮。
    3、零件在裝配前必須清理和清洗干凈，不得有毛刺、飛邊、氧化皮、銹蝕、切屑、油污、著色劑和灰塵等。
    4、裝配前應對零、部件的主要配合尺寸，特別是過盈配合尺寸及相關精度進行復查。
    5、裝配過程中零件不允許磕、碰、劃傷和銹蝕。
    6、螺釘、螺栓和螺母緊固時，嚴禁打擊或使用不合適的旋具和扳手。緊固后螺釘槽、螺母和螺釘、螺栓頭部不得損壞。
    ...
