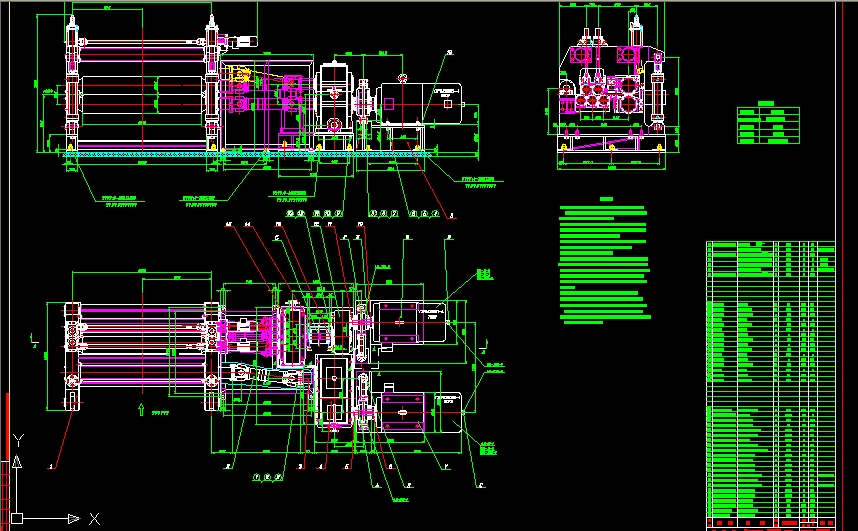

五輥夾送矯直機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 本設備的制造,裝配和涂裝等應符合JB/T5000.1~5000.12-1998技術條件中的有關規定.設備的包裝如訂貨合同中無規定時,則應 執行JB/ZQ4286<<包裝通用技術要求>>.
2. 本設備的施工,安裝及驗收應符合YBJ201<<冶金機械設備安裝工 程施工及驗收規范 通用規定>>和YB9249<<冶金機械設備安裝工 程施工及驗收規范 軋鋼設備>>的有關規定.
3. 本設備各零件的尺寸未注公差為GB/T1804<<一般公差 線性尺 寸的未注公差>>的m級,形位未注公差為GB1184的C級.
4. 本設備應在制造廠組裝和空運轉試車.
5. 設備的非加工外表面,按JB/T5000.12-1998<<涂裝通用技術條件>> 進行涂裝.涂裝前非加工表面進行除銹處理,達到Sa2 1/2或SP.10, 涂層表面均勻,顏色一致,不允許有漏涂,脫落,粘物,贓物等缺陷,涂 膜總厚度70~80um.各零件表面涂防銹油.如無統一規定,則應涂 以蘋果綠色, 旋轉體涂大紅色,箱體等內表面涂奶油色.管線的涂 色如下:
稀油供油管---深黃;稀油回油管---棕黃 ;干油管---棕色
液壓供(回)油管---鮮綠 ;水冷管---深綠;空氣管---中鐵藍.
6. 矯直輥主傳動電動機(序號F)及夾送輥主傳動電動機(序號C)分別帶有增量型編碼器(德國TURCK集團 型號:8.5820.3831.1024)
7. 矯直輥主傳動系統中齒輪分配箱(序號11)及夾送輥主傳動系統中齒 輪分配箱(序號3)為集中潤滑. ...
五輥夾送矯直機_下載(dwg格式) 機械圖紙
