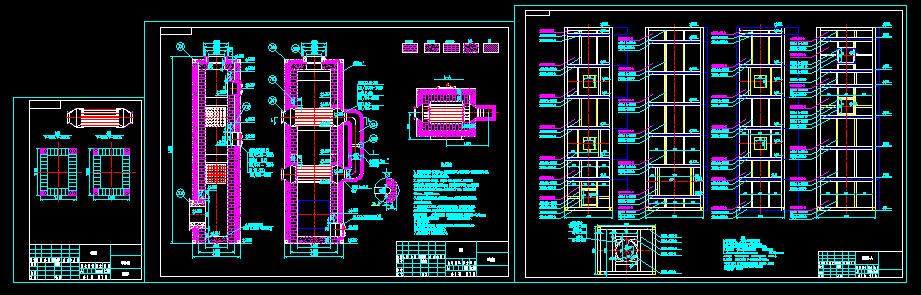

空氣換熱器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、圖中設備底部標高為+0.100m，圖中所有標高按±0.000為標準，設備安裝前必須參考二燃室、換熱器基礎的標高，確定同一標高后方可進行安裝施工。
2、所有砌體采用高鋁磚（主要墻體）、耐火澆注料（過梁、爐底等）施工，其中高鋁磚必須使用配套耐火泥；圖中所有尺寸按垂直磚縫2mm（包括預留膨脹縫）水平3mm計算標注墻體砌筑過程中要求垂直磚縫不大于2mm，水平磚縫不大于3mm；砌體垂直誤差每米小于3mm，全高小于10mm。
3、墻體砌筑過程中必須留出變形縫，變形縫寬度5mm，內部填充硅酸鋁纖維氈以保證密封，上下層磚的變形縫必須錯開。
4、所有鋼架參見圖12306，主體鋼架可預制完成后吊裝到位；最后制作保溫和外包鋼板。外包鋼板采用自功螺釘固定，空氣換熱器端面鋼板必須保證拆卸方便（便于檢修和更換換熱器）；鋼板安裝完成后安裝空氣換熱器的聯通箱，聯通箱安裝完成后制做保溫，保溫層外包T=0.5mm鍍鋅鋼板，安裝完成后所有外表面除銹，用高溫銀粉漆噴涂表面（不涂底漆）。
5、保溫層灌注珍珠巖。
6、爐門必須在墻體砌筑前安裝，固定爐門的螺栓與鋼架焊接，并保證爐門四周密封良好；同時制作外包鋼板時必須保證外包鋼板壓在爐門框之下。
7、設備凈重約20噸，其中鋼材重量約3.5噸。 ...
空氣換熱器_下載(dwg格式) 機械圖紙
