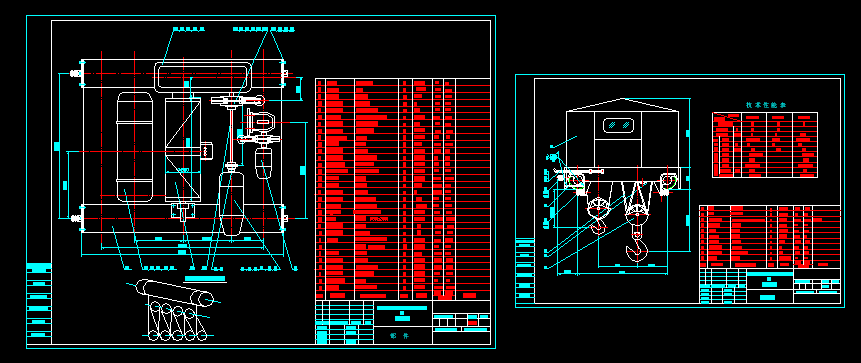

小車 Gn=50-10t K=4100 Wc=2500 M5
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 安裝好的制動輪徑向跳動及端面圓跳動量不得大于下述規定：
制 動 輪 直 徑 (mm) 100 250
徑向及端面跳動 (mm) 0.08 0.12
2. 小車車輪支承點高度差按≤0.00067WC(小車輪距)和≤0.001K(小車軌距)的較小值選取。
3. 制動閘瓦中心線與制動輪中心線的位移不得超過3mm,兩閘瓦與制動輪之間隙應相等,其松閘時應滿足下列范圍:
制 動 輪 直 徑 (mm) 100 250
閘 瓦 間 隙 (mm) 0.4 0.7
4. 車輪垂直偏差應小于L/400(L-測量長度),且上邊應向外。水平偏差應小于L/1000(L-測量長度),且同一軸線上一對車輪的偏斜 方向應相反。
5. 從小車運行機構的車輪處量出的跨距的公差和相對差當小車軌距≤2.5m時不得超過±2mm和2mm。
6. 在同一小車架端梁的兩個車輪的同位差應不大于2mm。
...
