齒輪軸加工工藝的編制及夾具設計
- 文件介紹：

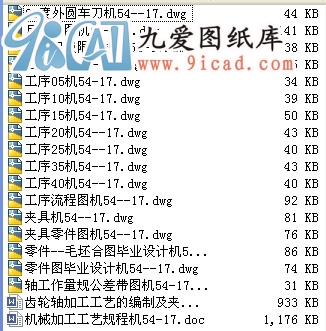

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.零件圖工藝性分析
1.1零件結構功用分析
從傳動軸的受力分析可知，它受扭轉一彎曲復合作用力，由于其承受中等載荷，工作又較平穩，沖擊力很小，所以可采用優質碳素結構鋼的45號鋼，坯料用熱軋圓鋼。為了改善組織、提高力學性能，坯料要經過正火熱處理
1.2零件技術條件分析
外圓尺寸精度 ：φ30k6，φ30f7兩節，φ25k6，φ20h6，及M24X1.5的螺紋；
外圓形狀位置精度 ：要求為φ30f7兩軸節相對φ30k6，φ20h6，φ25k6
φ30f7兩軸節表面需高頻淬火；
外圓表面質量 ：φ30k6，φ30f7兩節，φ25k6，φ20h6的表面質量要求 Ra均為0.8um，
其它面Ra為12.5um
1.3零件結構工藝性分析
軸的鍛件強度較高，形狀比較簡單，外輪廓尺寸不大，在軸徑φ30k6，φ30f7兩節，φ25k6，φ20h6，及M24X1.5的螺紋上均開有鍵槽，且軸兩端帶有B型中心孔。
結論：軸的結構較規則，在加工鍵槽和B型中心孔時，采用專用夾具定位和夾緊，螺紋加工安排在半精加工后，精加工前進行
...
