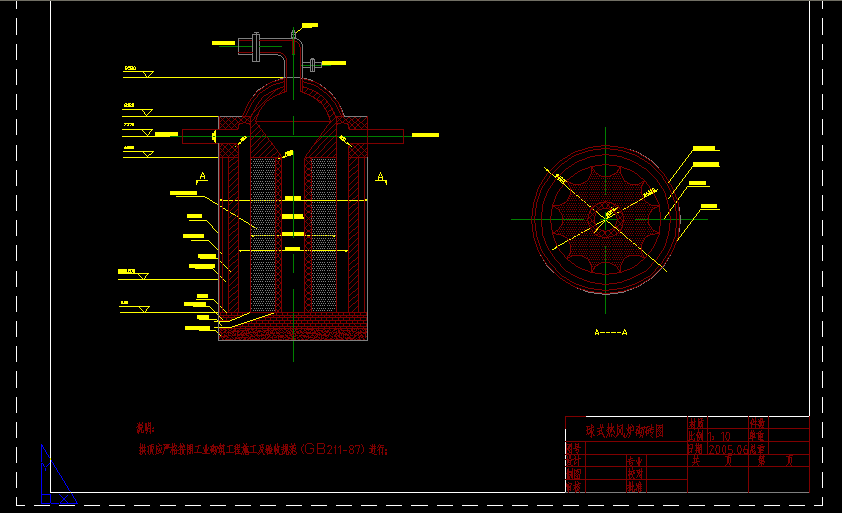

球式熱風爐砌磚圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 球式熱風爐是以自然堆積的耐火球代替通道規則的格子磚室的蓄熱式熱風爐。球式熱風爐燃燒室可以設計為內燃式、外燃式及頂燃式，但它一經面世就采取了與小巧的球床匹配的頂燃式結構為主流，并以這種結構進行廣泛推廣，故球式熱風爐以頂燃式為其第一大特征。
球式熱風爐結構示意圖a一落地式b一架空式
球式熱風爐的根本在于球床代替了格子磚，而使蓄熱室熱過程和結構參數發生了顯著變化。由于氣體在球床或格子磚室內的運動是不規則紊流運動，其橫向、縱向等多維斷面都參與了熱交換，故用單位體積球床或格子磚室所具有的能參與熱交換的表面積表示的加熱面積。球床為格子磚的3～5倍，傳熱系數比格子磚大10倍。因此在總加熱面積相同的條件下，球式熱風爐蓄熱室的體積小得多，加之采用了頂燃式結構，故球式熱風爐體積小成為其第二大特征。
球式熱風爐熱工特性的明顯改善，比高效內燃式熱風爐更具優越性。
1、它比內燃式熱風爐更容易獲得高風溫。
2、在可以獲得同樣高風溫的條件下，球式熱風爐比改進型高效內燃式熱風爐可節省投資30%以上。由于球式熱風爐的體積小，結構簡單，材料用量大大少于內燃式熱風爐，從而大大節省了投資。
3、球式熱風爐作為一種頂燃式熱風爐，將拱頂空間作為燃燒室，從根本上克服了內燃式熱風爐燃燒室隔墻傾斜、倒塌、開裂的固有缺陷。 ...
球式熱風爐砌磚圖_下載(dwg格式) 機械圖紙
