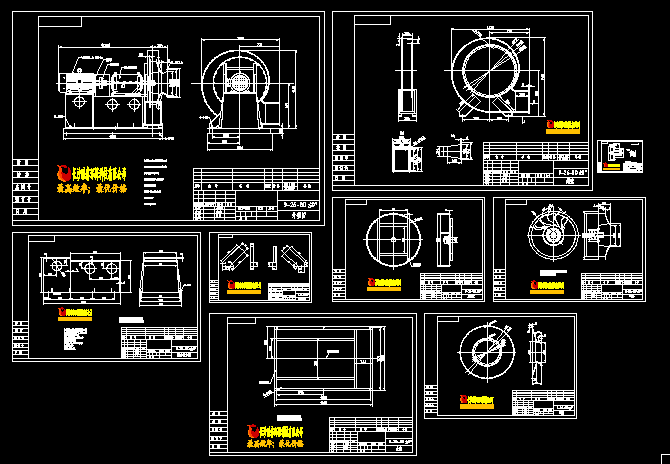

高壓離心風機全(套圖)
在設計條件下，風壓為30kPa~200KPa或壓縮比e=1.3~3的風機就屬于高壓風機范疇，目前行業內一般是把氣環式真空泵劃歸為高壓風機。高壓風機，也叫高壓鼓風機，區別于一般離心式鼓風機 風機。
工作原理
當葉輪轉動時，由于離心力的作用，風向標促使氣體向前向外運動，從而形成一系列螺旋狀的運動。葉輪刀片之間的空氣呈螺旋狀加速旋轉并將泵體之外的氣體擠入(由吸氣口吸入)側槽,當它進入側通道以后，氣體被壓縮，然后又回復到葉輪刀片間再次加速旋轉。當空氣沿著一條螺旋形軌道穿過葉輪和側槽時，每個葉輪片增加了壓縮和加速的程度,隨著旋轉的進行，氣體的動能增加，使得沿側通道通過的氣體壓力進一步增加。當空氣到達側槽與排放法蘭的連接點，氣體即被擠出葉片并通過出口消聲器排出泵體。
2發展歷史
編輯

風機已有悠久的歷史。中國在公元前許多年就已制造出簡單的木制礱谷風車，它的作用原理與現代離心風機基本相同。1862年，英國的圭貝爾發明離心風機，其葉輪、機殼為同心圓型，機殼用磚制，木制葉輪采用后向直葉片，效率僅為40%左右，主要用于礦山通風。1880年，人們?cè)O(shè)計出用于礦井排送風的蝸形機殼，和后向彎曲葉片的離心風機，結構已比較完善了。　1892年法國研制成橫流風機；1898年，愛爾蘭人設計出前向葉片的西羅柯式離心風機，并為各國所廣泛采用；19世紀，軸流風機已應用于礦井通風和冶金工業的鼓風，但其壓力僅為100～300帕，效率僅為15～25%，直到二十世紀40年代以后才得到較快的發展。
離心風機工作時，動力機(主要是電動機)驅動葉輪在蝸形機殼內旋轉，空氣經吸氣口從葉輪中心處吸入。由于葉片對氣體的動力作用，氣體壓力和速度得以提高，并在離心力作用下沿著葉道甩向機殼，從排氣口排出。因氣體在葉輪內的流動主要是在徑向平面內，故又稱徑流風機。隨著時代的進步和發展，人們不滿足于離心風泵的壓力及風量要求，并且，離心風泵的噪音也愈發成為工廠內部比較頭疼的事。所以，日本首先推出全封閉式測流式風機，也就是如今的高壓風機（旋渦式真空泵）。此風機以其精小的外觀和噪音，首次滿足了當時社會對高壓風機的需求。后來，相繼對此風機進行升級，先后發展至單段，雙段，三段葉輪的高壓風機，并將高壓風機的最大壓力一度刷新至230kpa，但這只作為風機的極限壓力。比較有影響力的國外知名品牌有：NASH-ELMO,FPZ, ENERGY, BUSCH, TEAKOR，F(xiàn)UJI等。1988年，風機技術引進德國西門子，創造出如
高壓風機
高壓風機
今國際知名的高壓風機，高壓鼓風機很快在國內掀起了風機環保高潮，以其雄厚的資金和技術，合理的產品價格，完善的售后服務體系，贏得了國內國外眾多企業的信賴，成為眾多大型企業指定用品。高壓風機的應用已經得到了普及，它廣泛應用于工農業方面，涵蓋基礎建設、環保行業，汽車工業、電鍍工業，水產養殖業，工業集塵[1]
3部件
配管
管子套入出入風口時,請保持中心一致,不可在勉強情形下連接。通道軟管(ducthose)如使用防震接頭等,可簡易地連接且能防止震動之傳道。管子重量請不要直接加在高壓風機之凸緣面上,以防止變形。道引熱風時,請以撓性接頭,避免受熱膨脹影響。避免突然縮小、擴大或彎曲等,使得流體效率不良。
配線
1、電源請使用定格電壓之定格周波數(標簽上之記載值),且按配線圖裝配正確之線路。
2、電壓之變動應于定格電壓的正負 5%之內。(10%亦可使用,但是長時間電壓變動大時,易造成故障,最好能避免。)
3、由于鼓風機無過熱負載保護裝置，無法經常監控鼓風機之熱度，故請安裝相同馬力之過負載保護電磁開關。并調整與銘板值相同以下之安全電流。
4、依據馬達之馬力及電氣工事方式，選擇標準的配線。
歐盟可參考的安全資訊為：EN60034，EN60204-1,EN294,IEE配線法規。特定的工業及國家有進一步的安全要求，請咨詢他們的貿易及安規單位。
5、確認回轉方向：
配線完成后，將開關開一下（瞬間）以確認其回轉方向及有無雜音。回轉方向如鼓風機上箭頭表示。如回轉方向不正確，吸風與送風順序會顛倒，為三相者，將三條外接電線中任意二條調換。
6、接地為防止漏電時發生事故，請裝設地線。[2]
4風機特點
一般情況下，高壓風機具有以下特點：
1、具有吹吸雙功能，一機兩用，可以用吸風，也可以用吹風；
2、少油或無油運轉，輸出的空氣是干凈的；
3、相對于離心風機和中壓風機來說，其壓力高很多，往往是離心風機的十幾倍以上；
4、如果泵體是整體壓鑄，并且使用了防震安裝腳座，那么它對安裝基礎的要求也是很低的，甚至可以不用固定腳座即可正常運轉，非常的方便，也非常的節省安裝費用和安裝周期；
5、相對同類風機，其運轉的噪音較低，推出超靜音型高壓風機：
6、免維護使用；它的損耗件僅僅是兩個軸承，在質保期之內，基本上不需要維護；
7、高壓風機的機械磨損非常微小，因?yàn)槌溯S承之外，沒其它的機械接觸部分，所以，使用壽命當然也是非常的長，只要是處于正常的使用條件下，3～5年是完全沒有問題的； ...
