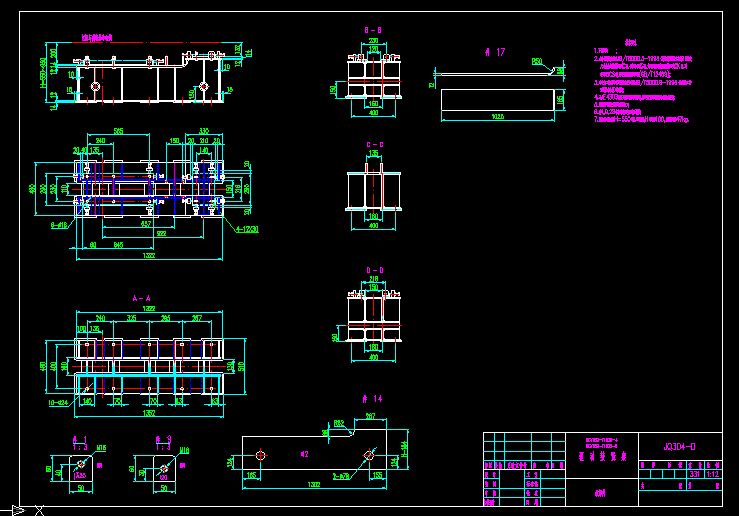

驅動裝置架 JQ304-D
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.下料周邊 ;
2.本件的焊接應符合JB/T5000.3-1998《焊接件通用技術條件》的規定;
尺寸或角度精度等級為C級,形位公差為G級,焊縫質量評定級別角焊縫為CK級,對
接焊縫為CS級,焊接接頭缺陷為Ⅲ級(GB/T12469);
3.本件加工后的尺寸及形位公差應符合JB/T5000.9-1998《切削加工件
通用技術條件》的規定;
4.采用E4303焊條進行連續焊縫焊接,焊縫高為兩連接件中最薄者厚度;
5.焊后校平矯直后再進行機加工;
6.件1,9,28在驅動裝置架組裝后焊接;
7.明細表中數據為H=550時相應的數據,H每增加100,總質量增加47kg.
...
驅動裝置架 JQ304-D_下載(dwg格式) 機械圖紙
