除氧器圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

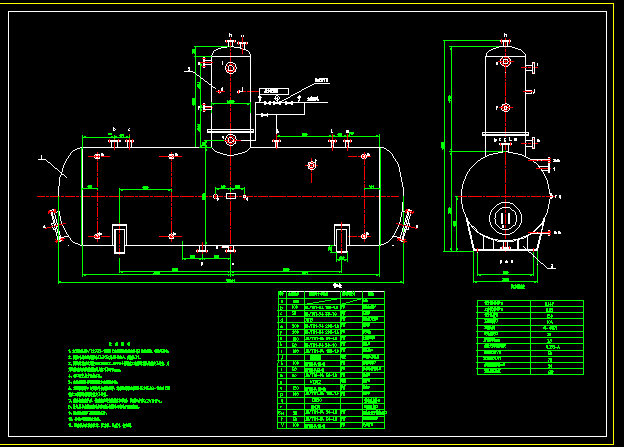

- 除氧器圖紙
1、本設備按JB/T2932-1999《水處理設備技術條件》進行制造、檢驗與驗收。
2、焊接采用電弧焊焊條E4303,焊絲H08A、焊劑431。
3、焊縫結構形式均按HG20583-1998《鋼制化工容器結構設計規定》進行。角焊縫焊角高度按較薄板厚度且不小于6mm。
4、管口及支座方位按本圖。
5、本系統圖外部管道連接方式僅供參考。
6、現場安裝焊口由安裝單位負責施焊，焊接結構形式按照HG20583-1998《鋼制化工容器結構設計規定》進行。
7、設備組裝完畢后，保溫前應進行整體水壓試驗，試驗壓力為0.247MPa。
8、除氧器與水箱組裝時應保證除氧器中心線處于鉛錘位置。
9、要求除氧器廠家配多級水封。
10、各管口配帶配對法蘭。
11、配套供應直讀水位計、壓力表、溫度計、安全閥。
...
除氧器圖紙_下載(dwg格式) 機械圖紙
