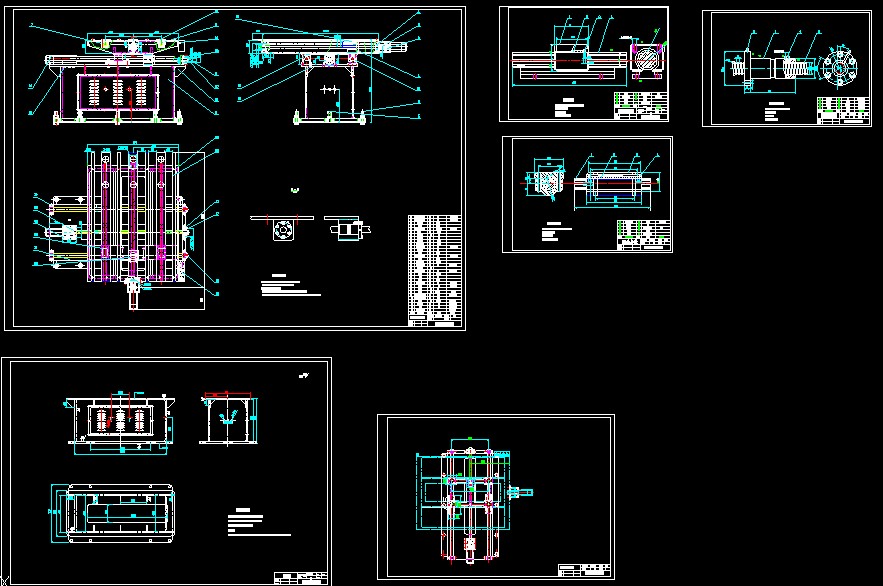

數控自動送料機畢業設計圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 數控自動送料機畢業設計圖紙
概述
數控車床自動送料機，顧名思義，就是指配合可連續循環加工物料的數控車床實現自動送料，從而提高設備的加工效率和自動化程度的送料機器。可加工各類棒料(包括各類圓棒料,六角料,空心料等)，一般我們所說的數控車床自動送料機是指數控車床用的油浴送料機。
隨著我國零配件加工業的快速發展，機械人數控車床送料機，主要是針對非標零件的自動化送料。通過送料機械手夾爪的變化，可完美配合各類非標零件，與數控機床通訊，從而完成機械手自動送料過程。機械人送料機加工產品的類別：各類非標零件，一孔或者多孔零件，需一次定位或者多次定位零件等各類型材質！
2工作原理
數控車床自動送料機原理
油浴送料機由液壓站、料管、推料桿、支架、控制電路等五部分組成，原理是油泵以恒定的壓力（0.1～0.2Mpa）向料管供油,推動活塞桿（推料桿）將棒料推入主軸，所以也稱作油壓送料機。工作時棒料處于料管的液壓油內，當棒料旋轉時，在油液的阻尼反作應力下，棒料就會從料管內浮起，當轉數快時棒料就會自動懸浮在料管中央的轉動。大大的減少少棒料與送料管壁的碰撞與磨擦。工作時振動與噪音非常小，特別適用高轉速，長棒料，精密工件加工。 當前國內外應用日益廣泛的的油浴送料機，可以配套于各類加工機床使用，配合加工機床完成自動送料工作，棒料自動送完后，機床自動處于等待加料狀態，并通過警示裝置告知操作人員加料。
3特點
數控車床一般配套的送料機有油浴送料機、儲料式送料機、重錘式送料機等。儲料式送料機儲備料量大，能實現不停機連續送料，但送料直徑范圍小且價格較高；重錘式送料機結構簡單、價格便宜，但只能用于精度要求不高的零部件加工，而且噪音和振動都比較大。 油浴送料機是送料機的一種新產品，相比于以上二種送料機具有送料直徑范圍廣（一般為ф3～ф42mm或更大）、送料長度長（一般為3米以內）、操作方便、穩定性好、低噪音、棒料無磨損、運行故障少、使用壽命長、價格適中等優點，特別適合高轉速、長棒料、精密工件的加工，因此成為數控車床配套較多的送料機。 ...
數控自動送料機畢業設計圖紙_下載(dwg格式) 機械圖紙
