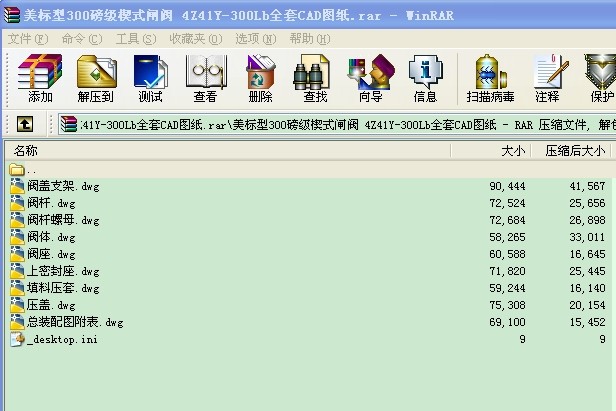

美標型300磅級楔式閘閥 4Z41Y-300Lb全套CAD圖紙.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 美標型300磅級楔式閘閥 4Z41Y-300Lb全套CAD圖紙
楔式閘閥編輯目錄1簡介
2主要特點
3執行標準
4楔式閘閥主要技術參數
5主要零件材料
6外形尺寸和連接尺寸
1簡介楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置國內主要的知名廠商有上海權工閥門設備有限公司和湖南邵陽新興水電機械設備廠。其公司是機械工業部、化工部、中國化工裝備總公司定點管理生產企業。其產品在業內有一定的價格優勢和技術優勢
2主要特點一、主要特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
3執行標準二、執行標準
設計規范 ：GB/T 12234
結構長度 ：GB/T 12221
連接法蘭 ：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度 ：GB/T 9131
產品標識 ：GB/T 12220
4楔式閘閥主要技術參數額定壓力
2.5～40Mpa
公稱通徑
25～200mm
適用溫度
-29～121℃
適用介質
原油、水、天然氣
楔式閘閥性能規范
公稱壓力PN（MPa） 殼體 試驗壓力（MPa） 上密封
密封（液） 密封（氣）
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.0 0.6 7.0
10.0 15.0 11.0 0.6 11.0
16.0 24.0 18.0 0.6 18.0
5主要零件材料零件名稱 材料
Z41T-10 Z41W-10
閥體、閥蓋、閥輪 灰鑄鐵 灰鑄鐵
閥板 灰鑄鐵+黃銅 灰鑄鐵
閥桿 碳鋼 碳鋼
丁楔 鑄鋼 鑄鋼
閥桿螺母 碳鋼/球墨 碳鋼/球墨
6外形尺寸和連接尺寸型號 公稱通徑DN（mm） 尺寸
L D D1 D2 b-f Z-Φd H Do
Z41T-10 40 165 145 110 85 18-3 4-18 257 160
50 180 160 125 100 20-3 4-18 289 180
65 195 180 145 120 20-3 4-18 334 180
80 210 195 160 135 22-3 4-18 377 200
100 230 215 180 155 22-3 8-18 433 200
125 255 245 210 185 24-3 8-18 527 240
150 280 280 240 210 24-3 8-23 596 240
200 330 335 295 265 26-3 8-23 772 320
250 380 390 350 320 28-3 12-23 904 320
...
