DTL帶式輸送機
  • 該文件為dwg格式
  • 文件大小： 711.83 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-10
  • 發 布 人： 2081840187
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

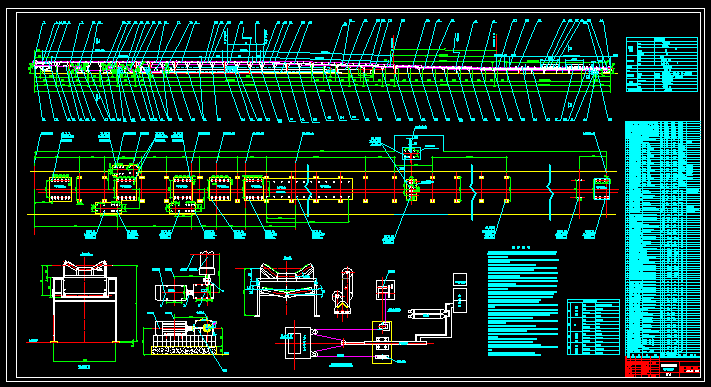

  • DTL帶式輸送機

  • DTL帶式輸送機
    1、輸送機的制造、安裝應符合《帶式輸送機 技術條件》（GB10595-89）， 《煤礦井下用帶式輸送機技術條件》（ZB D93 008-90）以及國家《煤礦安全規程》之有關規定。
    2、本機所有零部件（包括外協件）必須經檢驗合格后方可進行裝配。配套件、外購件必須有合格證書。
    3、滾筒軸線與水平面的平行度公差值不大于1/1000。
    4、滾筒軸線對輸送機架中心線的垂直度公差值不大于2/1000，滾筒和托輥與輸送機機架要對中，其對稱度公差值不大于3.0mm。
    5、驅動滾筒軸線與減速器低速軸軸心線的同軸度不大于0.5mm，兩驅動滾筒軸心線的平行度公差值不大于0.4mm。
    6、托輥（調心托輥和過渡托輥除外）上表面應位于同一平面上（水平面或傾斜面）或者在一個公共半徑的弧面上（輸送機凹弧段或凸弧段），在相鄰三組托輥之間其高低不大于2.0mm。
    7、輸送機架中心線直線度為全長的1/1000，對角線長度之差不大于兩對角線長度平均值的3/1000。
    8、張緊車左右鋼軌工作面應在同一水平面內，每段鋼軌的軌頂標高差不得超過2.0mm，軌道直線度在1.0m長度內為２.0mm，在25m長度內的偏差不大于 5.0mm。在全長內的偏差不大于15mm。軌道接縫處工作面的高低差不大于 0.5mm，軌縫不大于３.0mm。軌距的偏差不得超過±2.0mm。
    9、輸送帶連接后應平直，在10m長度上的直線度為20mm。
    10、清掃器安裝后，其刮板或刷子與輸送帶在滾筒軸線方向上的接觸長度不小于85%。
    11、輸送機運行應平穩，不允許有異常的振動及聲響，在啟動與運行過程中，輸送帶不允許有打滑和打帶現象，負載運行時，所有轉動部件均能靈活轉動。
    12、輸送帶在運行時，其邊緣不得超出托輥管體和滾筒筒體的邊緣。
    13、所有緊固件必須連接可靠，不得有松動現象。
    14、從頭部算起,每隔10組上托輥設置一組錐形上調心托輥, 每隔6組下托輥設置一組下調心托輥。
    15、膠帶采用硫化方式聯接, 接頭效率不得小于80%。
    16、各種設備的地腳螺栓應在設備安裝經尺寸校核后, 采用二次灌漿法固定。
    17、受料裝置為兩個，具體位置現場確定。
    18、本皮帶機設計長度為2200米，制造長度為1500米，設計為三套驅動，制造兩套驅動。
    19、本圖中除標高單位以米計外, 其余均為毫米單位。
    20、非標中間架支腿與中間架聯接采用現場焊接。
    21、本皮帶機的減速機，電機，膠帶，電控等由礦方自購。
    22、制作完畢必須進行演裝，無誤方可出廠，其中，驅動裝置在制造廠不用試車。
    23、本設計中凹弧段終端至機尾采用快速安裝機架。
    24、本設計中緩沖托輥段根據現場位置自行決定安裝位置。 ...
