位置:首頁 > 機械圖紙

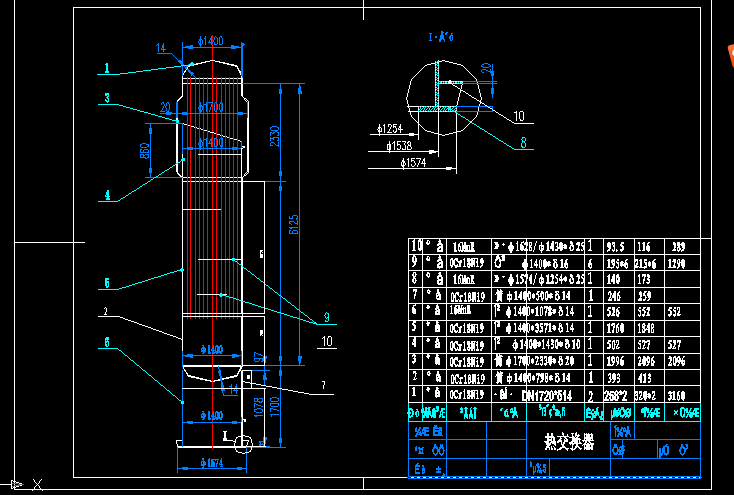

熱交換器

文件大小： 88.63 KB
下載次數：
文件評級：
更新時間：2014-08-07
發 布人： 2948614364

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

換熱器中流體的相對流向一般有順流和逆流兩種。順流時，入口處兩流體的溫差最大，并沿傳熱表面逐漸減小，至出口處溫差為最小。逆流時，沿傳熱表面兩流體的溫差分布較均勻。在冷、熱流體的進出口溫度一定的條件下，當兩種流體都無相變時，以逆流的平均溫差最大順流最小。在完成同樣傳熱量的條件下，采用逆流可使平均溫差增大，換熱器的傳熱面積減小；若傳熱面積不變，采用逆流時可使加熱或冷卻流體的消耗量降低。前者可節省設備費，后者可節省操作費，故在設計或生產使用中應盡量采用逆流換熱。當冷、熱流體兩者或其中一種有物相變化(沸騰或冷凝)時，由于相變時只放出或吸收汽化潛熱，流體本身的溫度并無變化，因此流體的進出口溫度相等，這時兩流體的溫差就與流體的流向選擇無關了。除順流和逆流這兩種流向外，還有錯流和折流等流向。在傳熱過程中，降低間壁式換熱器中的熱阻，以提高傳熱系數是一個重要的問題。熱阻主要來源于間壁兩側粘滯于傳熱面上的流體薄層(稱為邊界層)，和換熱器使用中在壁兩側形成的污垢層，金屬壁的熱阻相對較小。增加流體的流速和擾動性，可減薄邊界層，降低熱阻提高給熱系數。但增加流體流速會使能量消耗增加，故設計時應在減小熱阻和降低能耗之間作合理的協調。為了降低污垢的熱阻，可設法延緩污垢的形成，并定期清洗傳熱面。一般換熱器都用金屬材料制成，其中碳素鋼和低合金鋼大多用于制造中、低壓換熱器；不銹鋼除主要用于不同的耐腐蝕條件外，奧氏體不銹鋼還可作為耐高、低溫的材料；銅、鋁及其合金多用于制造低溫?fù)Q熱器；鎳合金則用于高溫條件下；非金屬材料除制作墊片零件外，有些已開始用于制作非金屬材料的耐蝕換熱器，如石墨換熱器、氟塑料換熱器和玻璃換熱器等。 ...
