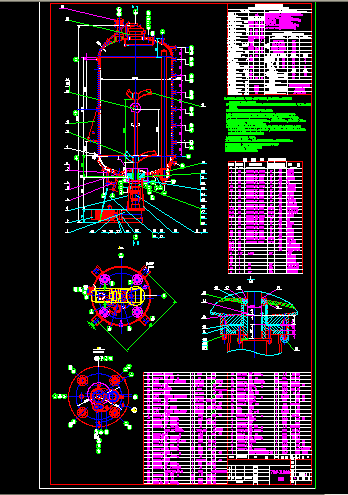

70立方米聚合釜
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 注：1.設備用復合板應滿足GB/T8165-1997中的I級要求，開孔邊緣的100mm區域內須做超聲波檢驗并符合GB7734-87中的要求.
2.半管夾套的對接焊縫及與筒體的角焊縫應為焊透結構，夾套焊縫和復層蓋面焊縫須做 中的I級要求.
3.接管或凸緣與內筒焊接的D類焊縫和堆焊表面進行PT檢驗，I級合格。
4.件9-32內冷管接頭與件19內冷管組裝后，在內冷管接頭試壓孔處通入1.5MPa空氣檢查第二道密封。
5.設備不銹鋼外露表面酸洗鈍化處理,釜內表面拋光處理。其Ra值應 低于0.1um.釜內件其Ra值應 低于0.2um.
6.攪拌系統組裝后攪 拌軸下端密封處軸的徑向擺動量不大于0.2mm,上端擺動量不大于1.0mm,軸的軸向竄動量 0.2mm
7.整個攪拌系統做靜平衡試驗，允許偏心距小于等于0.6mm.
8.設備組裝完畢后,先進行空載試運轉,時間不少于30分鐘,然后再以水代料進行負荷試運轉,使設備壓力達到工作壓力,把水充滿到工作液位的高度,運轉時間不少于4小時,在試運轉中，設備應平穩噪音小于或等于85dB不得有不正常的噪音和震動等不良的現象.且電機電流平穩,機械密封工作正常.
9.攪拌軸轉動方向與圖紙要求相符，不得反轉.
10.下封頭成型后基層最小厚度26mm,上封頭成型后基層最小厚度為20mm夾套封頭最小厚度12mm.
12.件51螺釘拆卸時用.
13.內冷的外套管采用四川科技股份有限公司的三維肋管。
14.機械密封液采用無離子水，機封配液壓泵站循環系統。
15.件號3機架下接緣上側面加工作為安裝基準面。 ...
70立方米聚合釜_下載(dwg格式) 機械圖紙
