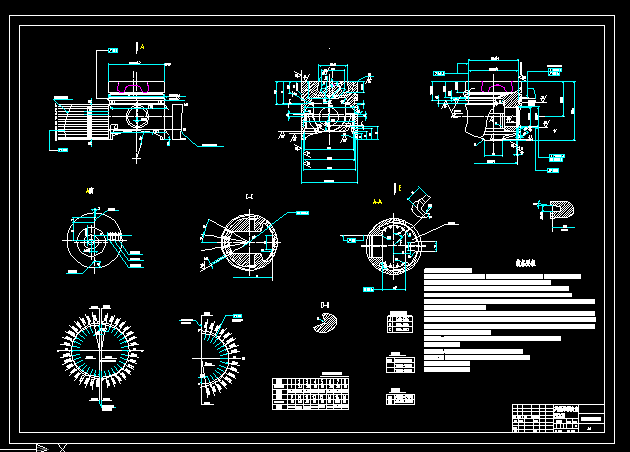

6110柴油機活塞零件圖

文件大小： 135.87 KB
下載次數：
文件評級：
更新時間：2014-08-03
發(fā) 布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.未注明圓角R1-3,拔模斜度2-7
2.化學成份：Cu( 0.8~1.3); Si (11~13); Mg (0.7~1.3); Ni (1.0~2.5); Zn<0.1; Fe<0.8; Mn<0.1; Ti<0.2
3.機械性能：HB100~130，硬度差不大于布氏硬度15個單位,抗拉強度280～360Mpa
4.金相組織必須細密分布均勻，不允許有明顯偏析現象和出現鐵鋁化合物及鋁鐵硅等有害夾雜物
5.必須清楚鑄造應力和加工應力，加工后的成品如經250℃重新時效4小時，其最大變化不超過0.03
6.鑄造表面應光潔不允許有裂紋，但允許有高度不大于0.5的分模界線或由于金屬模龜裂而形成的分散網狀痕跡，
鑄造表面應仔細清理，不得有殘余的飛邊
7.加工表面缺陷：活塞兩端銷孔表面，每段盲孔內端至本段全長1/4范圍內和擋圈槽部位不允許有孔眼，其余部位
有一個孔眼，其直徑不大于1，深度不大于0.5。活塞裙部表面允許直徑不大于1，深度不大于0.5的孔眼兩個，相距
不小于15，距離邊緣不小于5。活塞頂部，環(huán)槽上下表面不允許有孔眼，所有活塞加工表面不允許有裂紋和毛刺。
8.頂面陽極氧化處理，氧化膜厚0.02～0.05;
9.銷孔兩端R2.5必須保證但允許不一定完全相切，上端頂面做成內凹形中心與外端相差0.1
10.燃燒室容積56～12克
11.圖中基準A是指裙部軸心線，基準B是指兩個銷孔的公共軸心線
12.D1、D2、D3橢圓體長軸應與銷孔中心線垂直，其最大偏移不大于5
13.活塞成品重量為1360～12克
14.活塞裙部涂錫厚0.5～1微米
...
