電動機全套圖紙 YKK400-6-185kw
- 文件介紹：

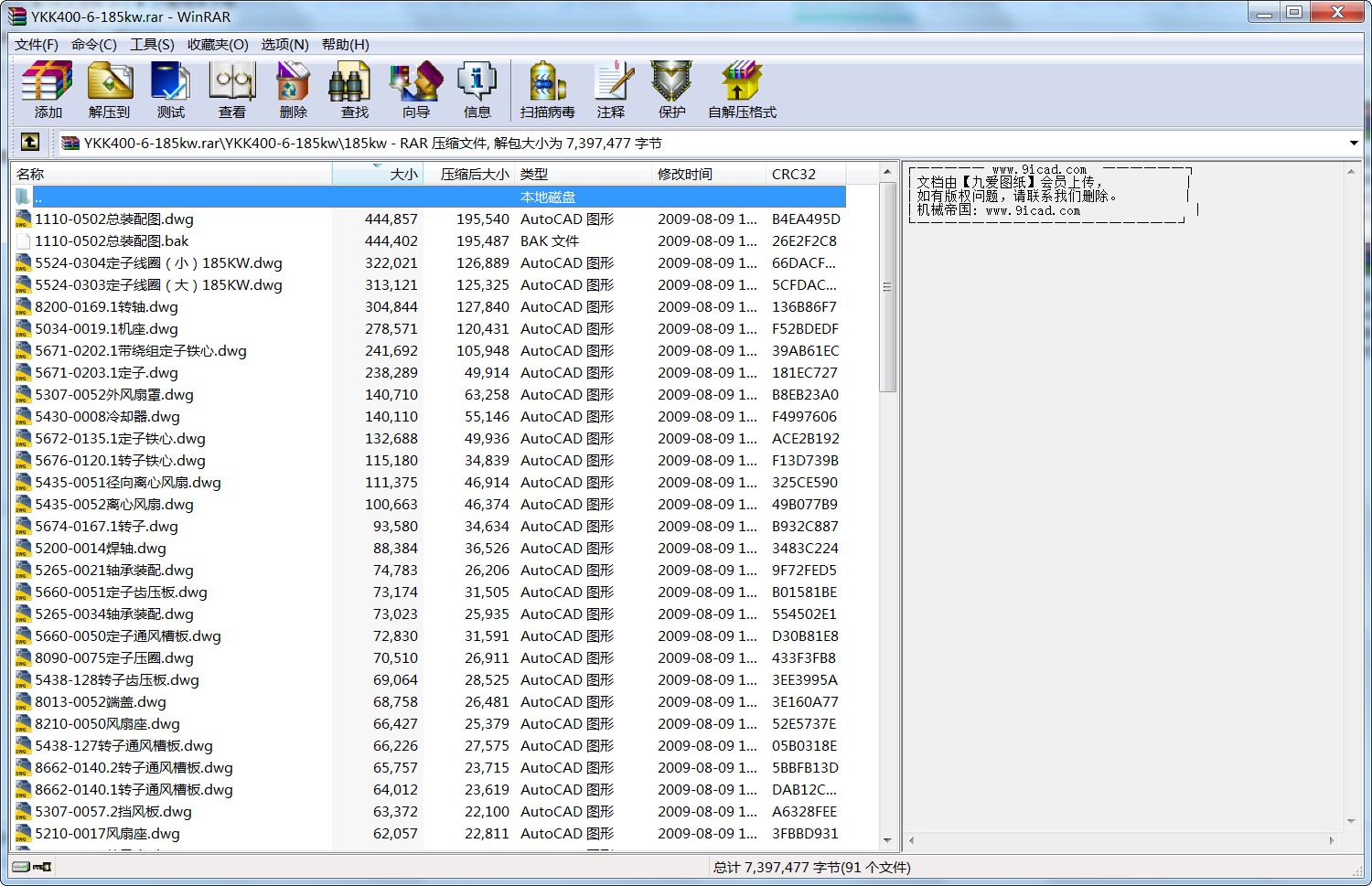

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.電動機成品，外表按SD4039-84電機成品涂漆規范，先涂S01-2水性防銹 底漆一次，再噴C04-2醇酸漆一次。
2.面對軸伸端，接線盒位于電動機右側，銘牌置于出線盒同一側，距 軸伸端平面150mm，距機座頂面200mm。
3.電動機軸伸端軸承為N324，非軸伸端軸承為6324，采用ZL-3鋰基潤 滑脂。
4.擋風圈應貼緊機座筋，合縫處應在機座筋上，機座筋與擋風圈電焊。
5.電動機試驗完后軸伸及平鍵應涂防銹油，并套上軸伸保護套。
6.技術條件按Q/SD·J·02·07…1999《YKK.YKK-W系列高壓三相異步電動機技術條件（機座號355-630）》
技術要求
1.絕緣規范參考SD5047。
2.試驗規范參考SD 5048,匝間JB/Z293。
3.每臺36個線圈,其中9個線圈底引出線長320 ， 9個線圈面引出線長320，18個線圈底面引出線長如圖。
4.先試制4只線圈,試嵌合適后,再成批下料制造。
5.線圈換位處應在線圈端部斜邊中部，換位墊片為序9。 ...
