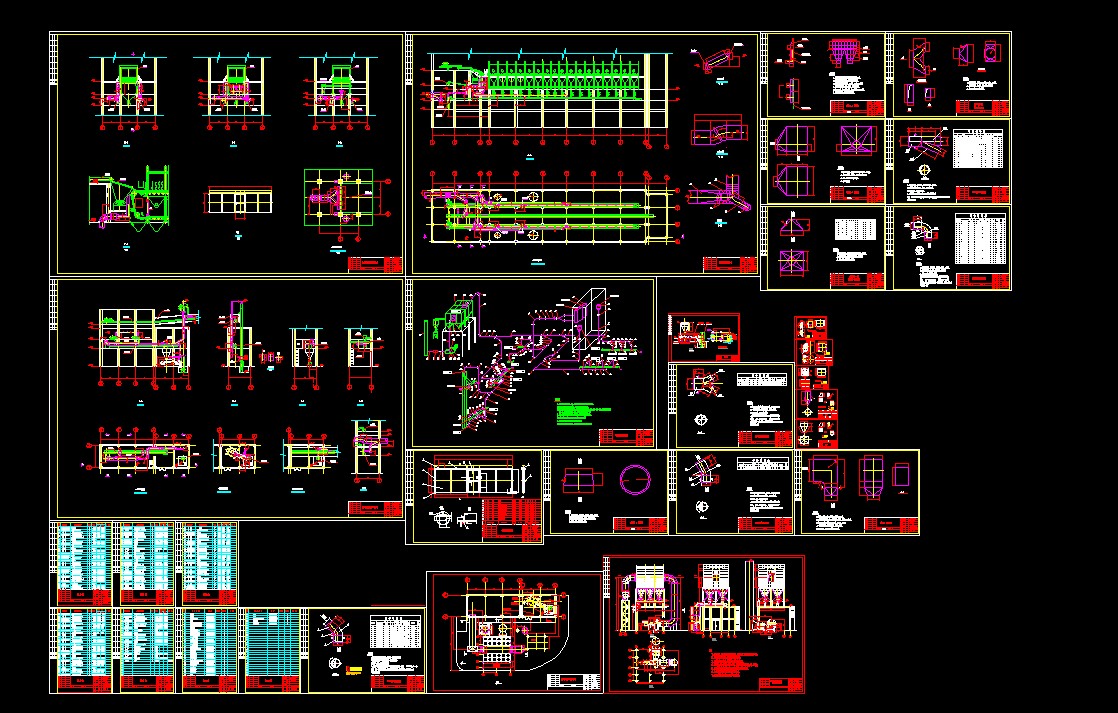

除塵系統全套施工圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 除塵系統全套施工圖紙.dwg
焊制作說明：縫全部滿焊，焊接牢固，無漏焊，無砂眼，無毛刺。 2、管件制作完畢，打毛刺，除銹，刷紅丹漆兩道。 3、當δ>6時，必須開坡口焊接。 4.風管與外殼之間填充輝綠巖鑄石，其物理力學性能為：密度： 2.9-3.0g/cm3、 硬度：78-115(肖氏硬度）或7-8級（礦石硬度）抗沖擊韌性：8.24J/cm2 耐磨系數：0.1 設計說明：1、本系統為鏈箅機室及L8，L9，L11，L12皮帶及斗提機頭尾部除塵系統。 2、設計總風量為170900m/h，系統管網總阻力3600Pa。 3、本系統選取CD1260袋式除塵器，處理風量194300m/h，風機：Y4-73-13№18D離心除塵風機風量：Q=194300m/h，風壓：P=3656Pa（30°C） 4、本設計所有標高均以地面為+0.000，相當于絕對標高65.750m。 5、室內管道支架見土建施工圖，具體位置可根據現場情況調整。 6、各調節閥門在作完調試后非專業人員不可隨意調動。 7、若現場尺寸與設計尺寸不一致處，以現場尺寸為準，但要針得設計方同意。 ...
除塵系統全套施工圖紙_下載(dwg格式) 機械圖紙
