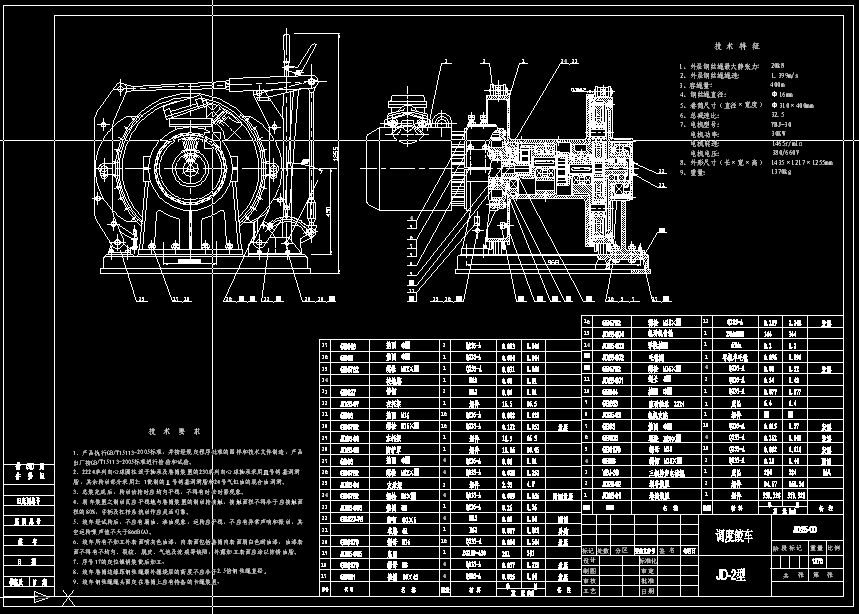

JD-2調度絞車總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- JD-2調度絞車總裝圖
本絞車傳動采用兩組內齒輪傳動副和一組行星齒輪系。電動機軸直接伸入卷筒端部，由電機齒輪和小內齒輪組成一對內齒輪傳動副；內齒輪的連軸齒輪與另一小內齒輪又組成第二個內齒輪傳動副；以第二個內齒輪的連軸齒輪為太陽輪和行星架上的兩個行星輪相嚙合、兩個行星輪又和大內齒輪相嚙合構成行星輪系。機器運轉時；當剎緊大內齒圈上的剎車帶、而卷筒松剎時，行星齒輪一面繞著心軸自轉、同時又繞著太陽輪公轉，由于行星齒輪架和卷筒有兩個鍵和六個螺栓相連接，因此帶動卷筒旋轉進行作業。
當剎緊卷筒上的剎車帶、松開大內齒圈上的剎車帶時；行星架停止轉動、行星輪僅繞心軸自轉并帶動大內齒圈旋轉。
如果卷筒和大內齒圈兩個剎車同時松開，則兩種運轉都有可能出現；但是，嚴禁兩個剎車帶同時剎緊！同時剎緊將會發生設備事故。
本絞車可通過兩個剎車裝置交替剎緊、松開來調節牽引速度。
...
JD-2調度絞車總裝圖_下載(dwg格式) 機械圖紙
