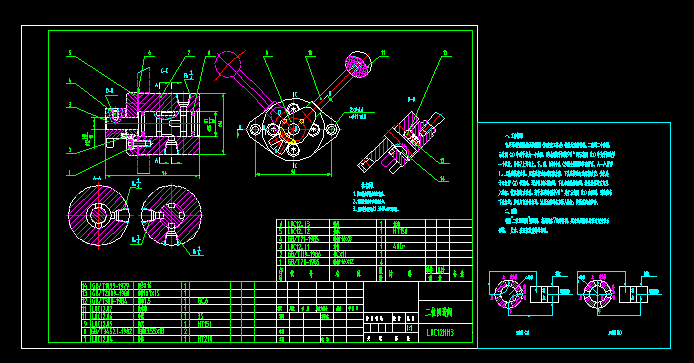

二位四通閥
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、裝配前各零件應仔細清洗。
2、滑閥在閥體中應轉動自如。
3、蓋板接合面處在0.3MPa下無泄漏。
一、工作原理
它是通過控制油路而使機器（如磨床工作臺）往復運動的部件。二位即二個位置，示意圖（a）中的手把為一個位置，逆時針將手把轉90°即示意圖（b）中為手把的另一個位置。閥體7上開有上、下、前、后四個孔（參閱主視圖和移出斷面、A-A斷面），上孔連接進油管，后孔連接油缸的活塞左腔，下孔連接油缸的活塞右腔。手把處于示意圖（a）位置時，進油管與后孔相通，下孔與出油管相通，油從活塞的左方壓入油缸，使活塞向右移動。當手把逆時針轉90°處于示意圖（b）位置時，進油管與下孔相通，后孔與出油管相通，油從活塞的右方壓入油缸，使活塞向左移動。 ...
二位四通閥_下載(dwg格式) 機械圖紙
