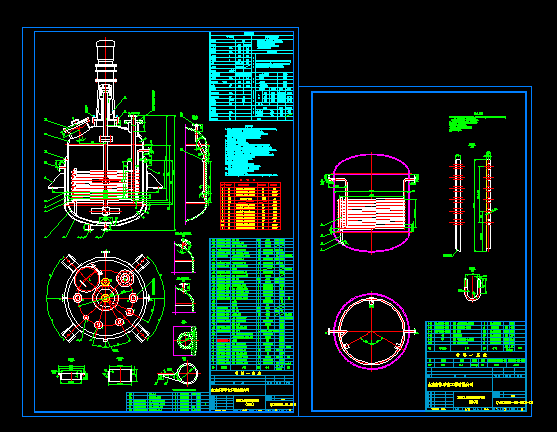

3000L不銹鋼反應釜CAD圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、內筒封頭、殼體的計算厚度為11.9mm，夾套筒體計算厚度為6.4mm，夾套封頭計算厚度為5.5mm，圖中所示封頭厚度均含加工減薄量，內筒上封頭成型后的最小厚度不小于14mm，內筒下封頭成型后的最小厚度不小于16mm，夾套封頭成型后最小厚度不小于10mm。
2、用于內筒殼體的鋼板（管）必須復驗，復驗內容包括：逐張檢查鋼板表面質量和材料標志；按爐復驗鋼板的化學成分；按批復驗鋼板的力學性能、冷彎性能。
3、用于內筒殼體的鋼板，應逐張進行超聲檢測。
4、設備中的鍛件按JB4728-2000中的Ⅲ級。
5、公稱直徑小于250mm的接管與對焊法蘭對接連接的焊縫，應進行100%PT檢測，I級合格。
6、設備不銹鋼部分應做酸洗鈍化處理，所形成鈍化膜采用藍點法檢查，無藍點為合格,碳鋼部分涂紅丹二度。
7、不銹鋼材料和焊接接頭應按GB/T4334-2008進行晶間腐蝕傾向試驗，彎曲試驗后不得有晶間腐蝕裂紋。
8、設備制造完畢后，清除污垢去油，做酸洗鈍化處理，所形成鈍化膜采用藍點法檢查，無藍點為合格。
9、水壓試驗合格后，應將水漬清除干凈。當不能達到這一要求時，應控制水的氯離子含量不超過25mg/L。
10、內筒試壓合格后，再組焊夾套。組裝前清除設備內鐵銹及雜物。
11、設備檢驗合格后，外部碳鋼構件涂紅丹底漆及灰漆各兩遍。
12、設備銘牌、管口及支座方位按工藝管口方位圖。
13、傳動裝置由無錫榮鑫泵業設計、制作達要求，傳動裝置包括：攪拌器、攪拌軸、電機、減速機、機架、聯軸器、磁力密封及其相應連接件。
14、人孔中，接管材料為06Cr18Ni11TiIII，尺寸為 ...
