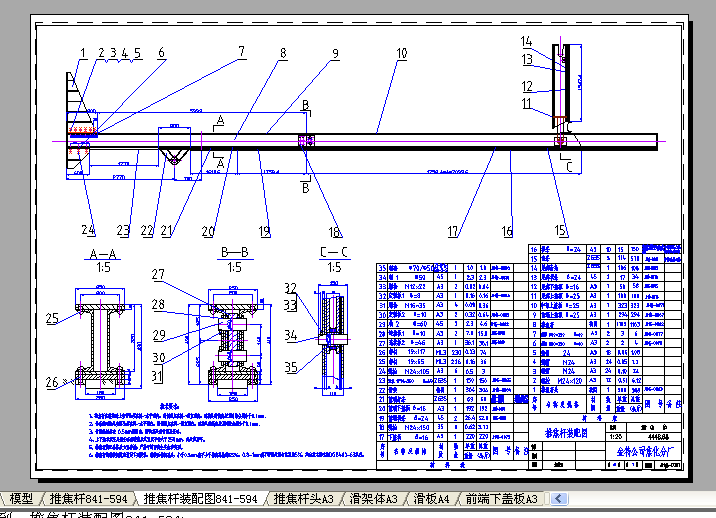

推焦桿全套圖紙（共22張圖）
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、推焦桿在裝配時上表面必須在同一水平面內，兩側面應在同一垂直面內，對接處的高底差及間隙分別小于0.1mm.
2、齒條的對接處表面必須在同一水平面內，兩側面應在同一垂直面內，對接處的高底差及間隙分別小于0.1mm.
3、齒距偏差應在 0.5mm范圍內，兩銜接處的齒距要正確。
4、上下蓋板板條及齒條在鉚接完后其寬度不得大于250mm，超過應磨平。
5、推焦桿裝配合格后立置存放，嚴禁平臥而發生變曲和變形。
6、推焦桿的鉚接間隙應滿足下列要求：鉚接后鉚釘孔處，小于0.5mm者不少于鉚釘總數的65%， 0.8-1mm者不得超過鉚釘總數的5%，其余技術要求按DGB482-63執行。
說明：
1、采用T422J焊條連續焊接，全部焊縫高度為10mm.
2、件3焊接后須平直，與X-X軸不垂直偏差不得大于2mm.
3、T面與C面平行，不平行偏差不得大于0.8mm.
技術要求
1、加工后K表面不得有蜂窩孔沙眼。
2、鑄造件不得有裂紋、氣孔、沙眼等缺陷。
3、孔 ...
推焦桿全套圖紙（共22張圖）_下載(dwg格式) 機械圖紙
