480-05008A汽車曲軸零件圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

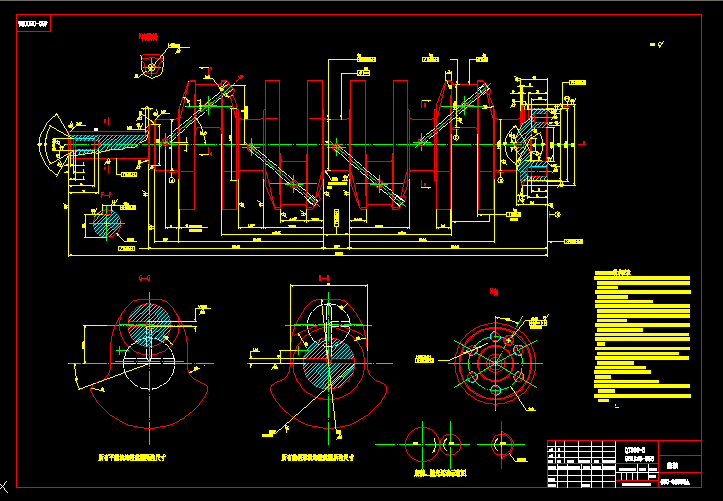

- 技術要求
1.曲軸毛坯用銑型復砂鑄態曲軸，牌號為QT800-3，硬度要求HB240-300，在拉伸試棒端部檢查。機械性能要求每爐檢驗，試塊隨型澆注，機械性能合格方可交庫。如不合格，允許返工。
2.鑄出鑄態時的金相顯微組織按GB9441-88《球墨鑄鐵金相檢驗》檢查球化等級1～3；石墨大小5～8類；珠光體含
量＞80%，鐵素體含量≤20%，滲碳體+磷共晶＜3。
3.曲軸毛坯應作噴丸或噴砂處理。鑄件在曲軸重疊部位和各軸頸及其圓角處不得有縮孔，裂紋，結疤，夾雜物等影響疲勞強度的鑄造缺陷。曲軸不加工表面若有毛刺，結疤，粘砂，結砂等缺陷，必須加以清除。曲軸平衡塊允許有最大尺寸大于或等于2的氣孔或其他表面缺陷。
4.精加工后按NJ318-84《柴油機球墨鑄鐵曲軸，凸輪軸磁粉探傷技術條件》的規定進行探傷檢驗，磁粉探傷后應經退磁處理。
5.退磁后作通氨滴醇氣體軟氮化強化處理，氮化要求按NJ24-86《曲軸技術條件》。
6.氮化處理后，應仔細清除潤滑油道內和各部位的金屬屑及雜物，以保證油道的清潔暢通。
7.精加工后需作動平衡試驗：不平衡量小于或等于15g-cm， 可在平衡塊外圓面上鉆孔校正，其孔徑小于或等于10，孔深小于或等于20，孔距大于或等于25
8.曲軸鍵槽中心線和各個曲柄銷軸線對第一曲柄銷軸線的角度偏差±20′。Φ6油孔在任何方向的偏移小于或等于1。
9.未注鑄造圓角R3～５,拔模斜度1°～２°。
10.全部螺孔孔口倒角120°至螺紋外徑；表面粗糙
度Ra12.5。
11. Φ85h6( )外圓在精磨和拋光時不允許軸向走刀。
12.磨削、拋光各軸頸和Φ85h6外圓時，砂輪或拋光工具的運動應符合圖示規定。(從曲軸自由端看)
13.曲軸經氣體軟氮化后，其圓跳動按JB/NQ62.1-87《內燃機曲軸產品質量分等標準》的規定。
...
