建筑卷揚機及其排繩機構的設計

文件大小： 1.2 MB
下載次數：
文件評級：
更新時間：2014-04-16
發布人： 2100891262

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

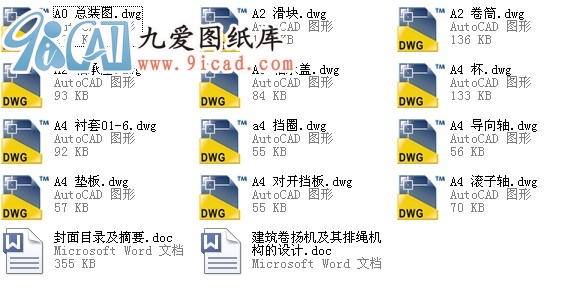

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　摘要

　　　建筑卷揚機是一種起重設備，由于其結構簡單、制造成本低、操作方便、對作業環境適應性強，因此在建筑、工業、農業、海運、交通、化工、冶金和油田等部門中用于起重、拖重物等工作，也是每個建筑工地、每個工程隊必不可少的設備。在施工工地上，卷揚機鋼絲繩在繩筒上繞制常常發生錯亂，這樣，鋼絲繩相互擠壓，磨損嚴重，縮短了鋼絲繩的使用壽命；同時，與卷揚機配用的限位裝置普遍為重錘式或螺桿式。重錘式安裝維修不便，螺桿式由于鋼絲繩排繞錯亂而導致限位失靈。為了克服以上缺點，在卷揚機上附加了一種排繩機構。排繩機構的設計，以減速箱齒輪提供的轉動，驅動使排繩機構往復直線運動，使得鋼絲繩能在卷揚機卷筒上整齊排列。利用這一機構進行均勻排繩從而提高了鋼絲繩的使用壽命，從而提高了生產效率，降低了勞動強度。

關鍵詞：起重設備，卷筒，排繩機構
ABSTRACT

winch is a construction lifting equipment, because of its simple structure, manufacture low-cost, easy to operate, right operating environment adaptability, construction, industry, agriculture, shipping, transportation, chemical industry, metallurgy and oil sectors such as for lifting and dragging heavy objects, etc., as well as each building site, Each team works essential equipment. The construction site, hoist rope on the ropes around the tube system disorder often occur, then squeeze each other rope, wear serious, shorten the life of the wire rope; Meanwhile, the windlass wearing spacing devices-generally heavy hammer or screw. Mallets-installation maintenance inconvenience, screw-type arrangement as rope around disorder caused spacing failure. In order to overcome the above drawbacks, the hoist to attach a rope agencies. Pai brought the design to reduce speed gear boxes for the moment, the drive to make arrangements justice agencies reciprocating linear motion. can make rope winch drum, were neatly arranged. Use the bodies uniform rope so as to enhance the life of the wire rope, thereby increasing production efficiency, reduce labor intensity.

Keywords : lifting equipment, drum, volleyball justice agencies

目錄
1 緒論 1
1.1建筑卷楊機的簡介 1
1.2設計方法或技術路線： 3
1.2.1設計要求 3
1.2.2各零部件的設計 3
1.2.3擬采用的方法或技術路線 3
1.3本設計的意義 4
2 卷揚機部件的設計計算 5
2.1電動機功率選擇、總傳動比設計計算與校驗 5
2.1.1電動機功率的初選： 5
2.2鋼絲繩的計算及確定 8
2.2.1材料和種類的分析 8
2.2.2鋼絲繩的固定方法： 8
2.2.3鋼絲繩直徑的確定： 9
2.3排繩機構傳動方式的確定 10
3 卷筒及卷筒軸設計 14
3.1卷筒的設計計算 14
3.1.1材料與結構的選用： 14
3.1.2卷筒容繩尺寸參數： 14
3.1.3卷筒的受力分析 17
3.1.4卷筒強度計算校核 17
3.1.5卷筒筒壁的穩定性估算 20
3.2卷筒軸的設計計算 20
3.2.1作用力計算 21
3.2.2垂直面支承反力及彎矩 22
3.2.3水平面支承反力及彎矩支反力 22
3.2.4合成彎矩 23
3.2.5.計算工作應力 23
3.2.6心軸的疲勞強度計算 24
3.2.7心軸的靜強度計算 24
4 卷筒軸齒輪及排繩器設計 25
4.1齒輪類型、精度級度、材料及齒數等設計 25
4.1.1齒輪類型、精度級度、材料及齒數分析 26
4.1.2齒面接觸強度設計 26
4.1.3.齒根彎曲強度計算 28
4.1.4模數m設計 29
4.1.5齒輪幾何尺寸計算 29
4.1.6齒輪驗算 30
4.1.7齒輪結構設計： 30
4.2排繩器的設計 32
4.2.1工作原理 32
4.2.2工作過程分析： 33
4.2.3 強度計算校核 34
4.2.4 滑塊強度校核 36
4.2.5 潤滑 37
5 電氣控制系統設計 38
5.1 電氣控制系統的要求和內容 38
5.1.1電氣控制系統的要求 38
5.1.2 電氣控制系統的內容 39
5.2 電氣控制原理圖的設計 39
5.2.1 主電路的設計 40
5.2.2控制電路的設計 40
5.2.3輔助電路的設計 41
參考文獻 45
結論 46
致謝 47
　　　 ...
