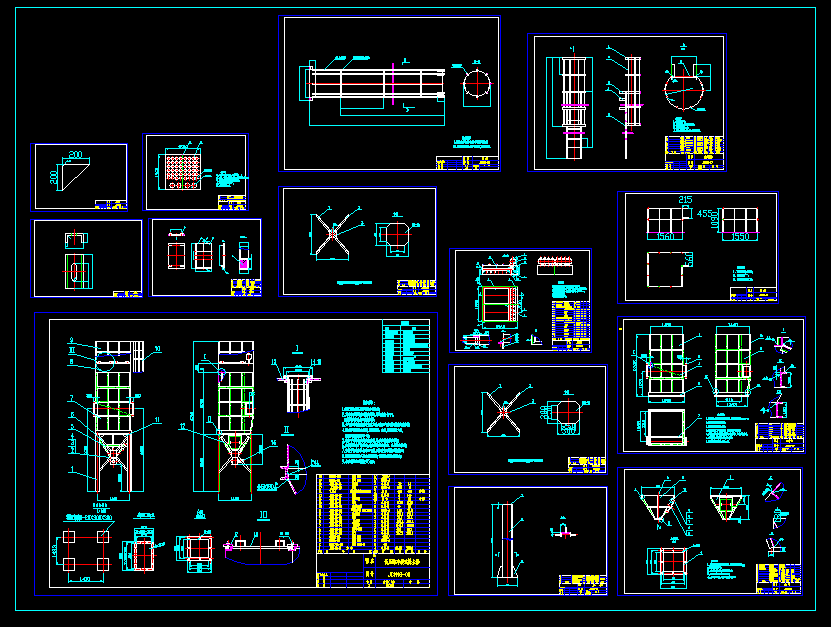

JCM48低壓脈沖袋式除塵器套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數
有效過濾面積 48 m2/臺
處理風量 3000 Nm3/h
過濾風速 1.0 m /min
濾料材質 500 g /m2的滌綸針刺氈
除塵效率 ≥99.8%
入口濃度 ≤ 50 g/Nm3
出口濃度 ≤ 50 g/Nm3
設備阻力 1200~ 1600 Pa
外形尺寸 1450mmX1460mmX6705mm
設備重量 3005.6Kg
技術要求
1.法蘭連接處需用石棉繩加以密封;
2.其余未注焊縫為連續角焊縫,焊腳高度4mm,所有焊縫應焊透,保證系統密封性;
3.主氣管路在未裝脈沖閥前應先用高壓氣體吹掃其內殘留雜物;
4.所有焊件裝配結束后,清理焊渣、雜物,刷防銹漆二遍,殼體外表面噴涂面漆一遍;
5.清掃干凈設備內外殘留雜物,最后安裝濾袋和骨架;
6.安裝濾袋時嚴禁踩袋,避免硬物刺破濾袋、火星燙破濾袋;
7.安裝骨架時應檢查有無毛刺,對扭曲變形骨架進行校正;
8.濾袋通過漲圈夾緊在花板空處,骨架垂直插入濾袋內;
9.各安裝誤差不得大于5mm.
技術要求
1，其余未注焊縫為連續角焊縫，焊縫高度為4mm，
要保證密不漏氣；
2，灰斗各個方向的對角線必須相等；
3，灰斗內外表面刷防銹漆兩遍；
4，為了便于運輸，此件可分為4件出廠。
技術要求
1.所有未注焊縫型連續對角焊縫，焊角高度為4mm；
2.焊縫要保證密封不漏氣；
3.箱體焊接時要防止變形；
4.箱體基本尺寸不得超差，對角線要嚴格相等；
5.各板開孔部位不得有明顯的凹凸不平，應用砂輪磨平；
6.箱體板在現場安裝時與底座焊接；
7.箱體內外表面刷防銹漆二遍。
技術要求
1，各連接處焊牢；
2，外觀美觀，不得有歪斜扭曲；
3，焊后涂防銹漆二遍；
4，件3在現場上下大致均布焊在箱體上。
...
JCM48低壓脈沖袋式除塵器套圖_下載(dwg格式) 機械圖紙
