位置:首頁 > 機械圖紙

B800X25.3米磷板輸送機

文件大小： 1.12 MB
下載次數：
文件評級：
更新時間：2014-11-03
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

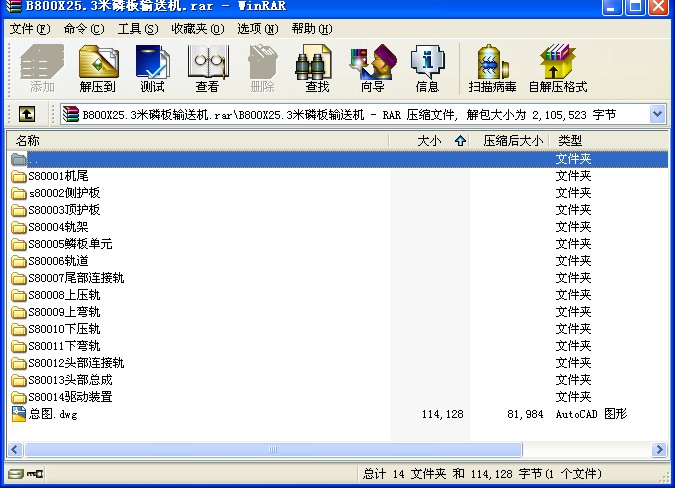

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1.輸送機水平區段上.下支撐軌道在機架支柱上的安裝平面標高允差為其間距的1/1000-1.5/1000在全長上不得超過8-10mm
2.機架支柱對安裝地面的垂直度允差每米長度上不大于2mm
3.運行軌道的接頭應光潔平滑.其左右偏移允差不大于1mm.上下偏移允差不大于0.3mm.
4.驅動裝置裝配完后.帶動輸送機作10-20小時的空載跑合實驗后方可使用.

技術要求
1:在裝配之前應清除鏈的各個件上的塵碳氧化層,毛刺鐵削給油孔必須清洗防止堵塞.
2.裝配鏈條時,在每一鉸鏈出應有活動心,滾輪應用手能自由旋轉.
3.裝配鏈條時用的潤滑油不應有侵蝕作用.
4.內外鏈板應在裝配時選擇配合.
5.鏈條在試驗時破壞的拉力不應小于16000KG,制造的每一批鏈條節附加總數的10%
進行試驗但不少于兩個鏈節,即該批的內外各一節.

技術要求
1.軸套與輥軸重合后再加上M4的螺絲孔
2.軸套上的螺孔應鉆在油槽相對的位置
3.件3螺釘必須擰緊

技術要求
1.在裝配前應將零件的摩擦面和接觸地方及油孔細致的清除塵碳和油跡.
2.在裝配時 軸頸和軸瓦的摩擦面應充分潤滑并將所有油杯填滿黃干油.
3.軸有兩種裝配形式:第I種裝配型式用于右裝.第II種裝配型式用于左裝.
4.裝配后部件的所有未涂油漆的表面(鏈輪和齒輪的齒除外)應涂以灰色油漆兩次.

技術要求
1.平行和垂直的加工表面之允許擺度偏差不大于0.1:100
2.鏈輪齒廓的制造檢查，必須用兩個齒的專用樣板進行。
3.鏈輪制成后未加工表面涂以灰色油漆兩遍，其余所有加工表面涂以干油。
4.節園直徑t,R1,R2,R3的尺寸誤差允許按下級精度制造。
5.調質硬度 HB260 ...
