位置:首頁 > 機械圖紙

70MW鍋爐圖紙

文件大小： 548.16 KB
下載次數：
文件評級：
更新時間：2014-11-03
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

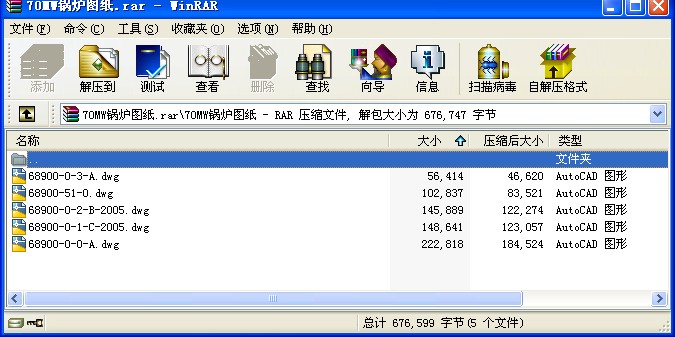

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
1．鍋爐產品制造、安裝、使用應符合《熱水鍋爐安全技術監察規程》的有關規定。
2．鍋爐產品技術條件符合JB/T10094-2002《工業鍋爐通用技術條件》的有關標準規定。
3．鍋爐水質符合GB1576-2001《工業鍋爐水質》中熱水鍋爐水質標準規定。
4．鍋爐標高的0m以下部分，請參見鍋爐基礎圖。

注： 1.本圖僅供鍋爐房設計單位參考之用，適用DZL3型70MW橫梁式爐排雙層布置的各型鍋爐。
2.使用本圖時請同時參考:鍋爐總圖、鍋爐基礎圖、管路系統圖等鍋爐圖紙資料。
3.本鍋爐的煙管長5636mm，鍋爐房的設計應考慮到將來更換煙管的可能。
4.除渣口、風道進、出口的位置尺寸及接口尺寸參見鍋爐基礎圖。
5.采用分層給煤裝置，根據實際情況調整煤倉接口形狀和位置。

注：
1.本圖僅供鍋爐基礎設計單位參考之用。鍋爐為重型爐墻、雙層布置結構。
2.使用本圖時，請同時參考鍋爐總圖、平臺扶梯及輔機設備等有關圖紙資料。
3.鍋爐基礎施工中所需的全部材料(包括預埋件)由用戶自理。
4.圖中未注明標高的預埋件，其標高為0mm。
5.圖中未注明的預埋件厚度及預埋件與基礎的連接方式由設計院確定。
6.基礎圖中各梁、柱的位置及截面尺寸由設計院確定。

注：1．1~5和7~9測點均為鍋爐兩側對稱預留測孔，用戶任選一側或雙側裝設儀表。
2．11~16中溫度測點裝設位置可由設計院根據實際情況進行調整。
3．應盡量提高鍋爐出水壓力設定值，以利于鍋爐的停電保護。
4．鍋爐點火及調整期間，1、7壓力測點可能出現微正壓或低于-100Pa的負壓，
2~6溫度測點的最低值可能達到當時的環境溫度。
...
