60噸左右的小型挖掘機裝配及主要部件圖

文件大小： 1.05 MB
下載次數：
文件評級：
更新時間：2014-11-03
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

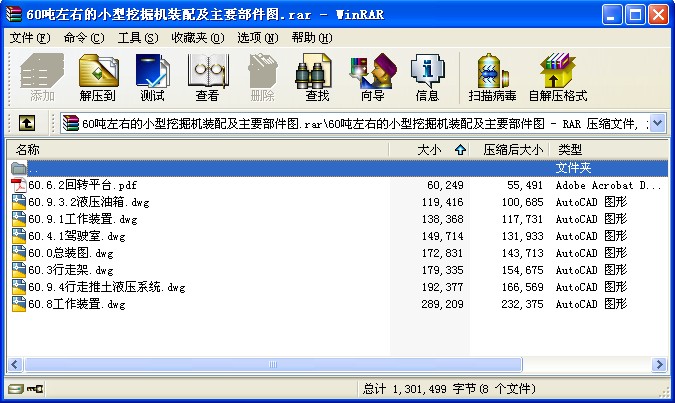

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

技術要求
系統工作壓力：21.6MPa；
系統污染度：不低于NAS 9級；
標準螺栓、螺釘的擰緊力矩：
M10-8.8為52±7Nm；M10-10.9為72±6Nm；M12-8.8為90±12Nm；
M12-10.9為120±10Nm；M14-8.8為145±20Nm；M16-10.9為305±25Nm；
帶O形圈的平面密封螺紋：M16X1.5為25±2Nm；M18X1.5為45±4Nm；M22X1.5為63±6Nm；M30X2為115±10Nm；M36X2為147±15Nm；
角密封螺紋：G1/4為37.5±2.5Nm；G3/8為75±5Nm；G1/2為110±10Nm；G3/4為165±15Nm；G1為225±25Nm；3/4-16 UNF為150±15Nm；
根據具體情況用黑色匝帶固定以美化管路

技術要求
系統工作壓力：21.6MPa；
系統污染度：不高于NAS 9級；
標準螺栓、螺釘的擰緊力矩：M12-8.8為90±12Nm；
帶O形圈的平面密封螺紋：M22X1.5為63±6Nm；M27X2為95±10Nm；
裝配O形圈時,必須在O形圈槽里均勻地涂上干凈的系統用液壓油或密封用潤滑劑，不得涂抹其它的任何潤滑脂；

技術要求
1. 各螺栓的擰緊力矩M為：
(1) 螺栓M10-8.8 M = 52±7 Nm
(2) 螺栓M12-8.8 M = 90±12 Nm
(3) 螺栓M14-8.8 M = 145±20 Nm
(4) 螺栓M14-10.9 M = 195±15 Nm
(5) 螺栓M16-10.9 M = 305±25 Nm
2. 每條履帶安裝應保證履帶兩邊張緊程度一致，無卡緊現象。
3. 按總體要求涂漆。
4. 履帶裝配時，使履帶下平面鏈軌節大頭朝驅動輪方向。
5. 技術要求1中所有螺栓裝配時，均按JB/T 7311-2001 代號LS2的要求涂上螺紋緊固膠。

技術要求
1. 裝配時必須保證各鉸接部分轉動靈活.
2. 各鉸接間的調整墊根據間隙選取數量，使各軸向單邊間隙小于1mm.
3. 各部件通黃油的內腔必須保證清潔。 ...
