補償孔測量儀全套圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

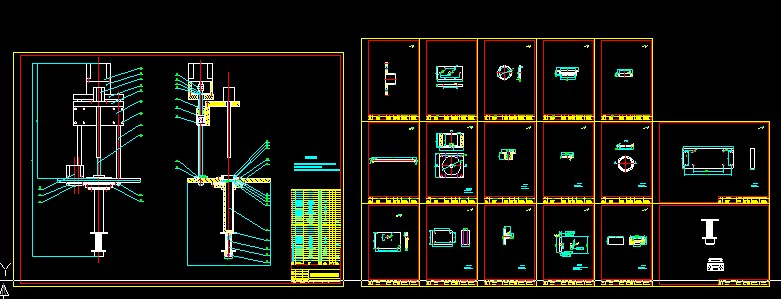

- 補償孔測量儀全套圖紙
技術要求
1.安裝元件前，應檢查零件性能、質量；
2.各元件安裝位置作標記；
3.所有元器件安裝孔及緊固件根據(jù)實物配置。
37 JZ11-0801-17 齒輪2 1 45
36 JZ11-0801-16 壓緊螺母 1 Q235
35 JZ11-0801-15 套筒2 1 45
34 JZ11-0801-14 襯套 1 45
33 JZ11-0801-13 工作臺 1 45
32 JZ11-0801-12 滾珠片 1 45
31 GB/T56-1988 彈性擋圈3 1 65Mn
30 GB/T56-1988 角接觸球軸承 1
29 JZ11-0801-11 套筒1 1 45
28 制動主缸 1 HT200
27 JZ11-0801-10 頂座 1 45
26 GB/T56-1988 彈簧18x50 1 Q235
25 GB/T276-1994 內六角螺栓M10x70 1 Q235
24 JZ11-0801-09 夾具座 1 45
23 23HS2001 絲杠座 1 45
22 GB/T276-1994 內六角螺栓M5x8 4 Q235
21 絲杠螺母座 1 外購
20 JZ11-0801-08 連接板 1 鋁合金
19 直線軸承 2 外購
18 GB/T276-1994 深溝球軸承 2
17 GB/T893-1986 彈性擋圈2 2 65Mn
16 GB/T893-1986 彈性擋圈1 2 65Mn
15 GB/T56-1988 十字形聯(lián)軸器 1
14 電機2 1
13 JZ11-0801-07 齒輪1 1 45
12 GB/T56-1988 螺母M5 1 Q235
11 JZ11-0801-06 定位板 1 45
10 GB/T56-1988 螺母M10 2 Q235
9 絲杠 1 外購
8 JZ11-0801-05 導向柱 2 45
7 GB/T276-1994 內六角螺栓M5x20 8 Q235
6 JZ11-0801-04 導向板 1 鋁合金
5 JZ11-0801-03 載物臺 1 鋁合金
4 JZ11-0801-02 座板 1 鋁合金
3 CCD相機 1 外購
2 JZ11-0801-01 電機座 1 鋁合金
1 34HS300B 電機1 1 外購
件 號備注
ITEM NO 圖號或標準號
DAW NO OR STAND NO 名 稱 NAME 數(shù)量
Q'TY
REMARKS 材料
MATERIAL 單 EACH總 TOTAL (kg)
WEGHT
重量 ...
補償孔測量儀全套圖紙_下載(dwg格式) 機械圖紙
