車床尾座體機械加工工藝規程及銑床（銑端面）夾具的設計套圖（共5張）
- 文件介紹：

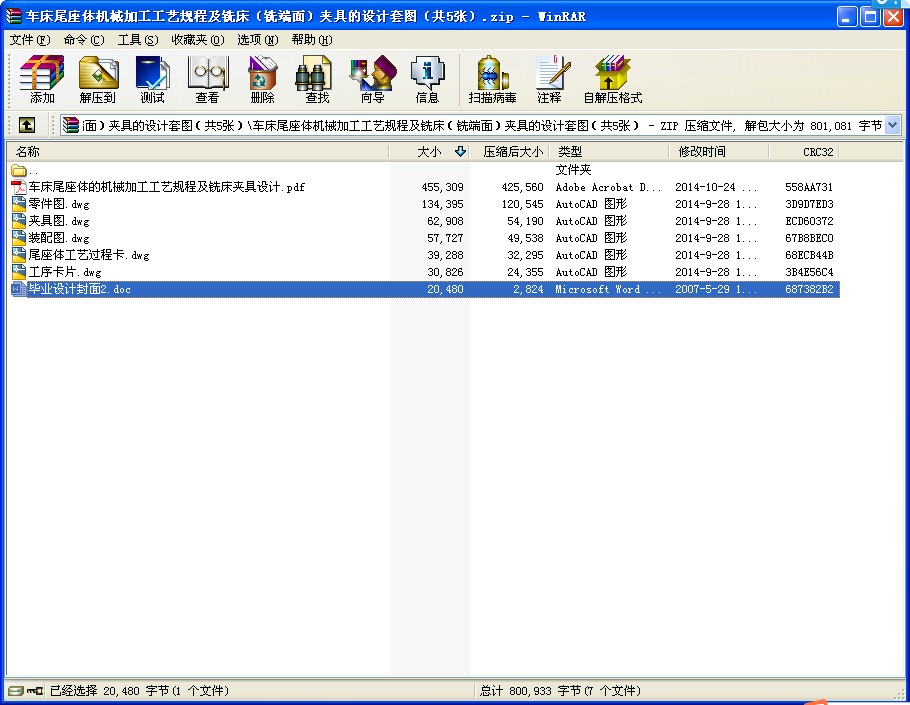

- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 車床尾座體機械加工工藝規程及銑床（銑端面）夾具的設計套圖（共5張）
內容：給的題目及原始數據，設計出一套銑床夾具。內容包括：零件的分析，確定毛胚制
造形式，基準的選擇，制訂工藝路線，確定毛坯尺寸，刀具與車床的選擇，工序設計，專
用夾具設計。
1．設計總要求：
設計的專用夾具應選擇好定位基準、夾緊方式。定位、夾緊迅速，夾緊力適中，以縮短工
序工時，提高生產效率，確保產品質量。
2、設計圖紙。
3、設計說明書：
（1）、資料數據充分，并標明數據出處。
（2）、計算過程詳細、完全。
（3）、公式的字母含義應標明，有時還應標注公式的出處。
（4）、內容條理清楚，按步驟書寫。
（5）、說明書要求用計算機打印出來。
4、整個設計資料包括：全套圖紙、設計計算說明書、設計任務書、設計筆記、畢業實習
及畢業設計體會
目錄
1 設計任務書------------------------------------------------------第03 頁
1.1 設計題目----------------------------------------------------第03 頁
1.2 設計目的----------------------------------------------------第03 頁
1.3 設計內容及要求--- --- --- -- --- -- --- -- --- -- --- -- --- --- --第03 頁
2 設計說明書---------------------------------------------------------第04 頁
2.1 零件的分析--------------------------------------------------第04 頁
2.2 確定毛坯制造形式-------------------------------------------第05 頁
2.3 基準的選擇--------------------------------------------------第05 頁
2.4 制訂工藝路線-----------------------------------------------第06 頁
2.5 確定毛坯尺寸-----------------------------------------------第09 頁
2.6 鑄造斜度選擇------------------------------------------------第11 頁
2.7 工序設計----------------------------------------------------第11 頁
3 專用夾具設計------------------------------------------------------第45 頁
3.1 問題的提出-------------------------------------------------第45 頁
3.2 夾具設計----------------------------------------------------第46 頁
3.3 夾具設計及操作的簡要說明-----------------------------第46 頁
致謝---------------------------------------------------------------第47 頁
參考文獻---------------------------------------------------------第48 頁
1 設計任務書
1.1 設計題目
車床尾座體機械加工工藝規程及銑床（銑端面）夾具的設計。
1.2 設計目的
通過機械制造工藝與機床夾具設計課程設計，使我們能熟悉地解決一個零件在加工
中的定位，夾緊及合理安排工藝路線等問題，以保證零件的加工質量，同時通過設計，
學會使用手冊及相關圖表資料。
1.3 設計內容及要求
1.3.1 設計依據
車床尾座體零件圖、生產綱領，毛坯制造方法、生產條件（設備、刀具、夾具、
量具的性能，工人技術水平，工藝裝備制造能力）。
此次畢業設計所指定的車床尾座體為中批生產的產品。使用專用或通用夾具。生
產綱領為500-5000 件。毛坯采用砂型鑄造方法生產。機械加工中采用專用機床或
通用機床，專用或標準刀具、量具。工人技術水平和工裝制造能力為中等水平。
1.3.2 主要技術指標
1）中批生產，工序較分散。
2）設計的專用夾具應選擇好定位基準、夾緊方式。定位、夾緊迅速，夾緊力適中，
以縮短工序工時，提高生產效率，確保產品質量。
1.3.3 技術要求
根據已學知識，進行工藝規程及專用夾具設計。所設計的夾具，必須定位可靠、
夾緊可靠。所繪制的零件圖，必須表達全面，符合國標。編寫的設計說
明書應文理通順、條理清晰、圖文并茂。
1.3.4 工作要求
認真復習設計有關知識，并查詢有關資料、手冊。按時保質、保量完成設計任務。
在設計時間，因事離校要辦理請假手續，及時報告設計進度，設計過程中的問題
應及時請教老師。
1.3.5 圖紙要求
要求圖面清晰、布圖合理；所有設計圖紙用計算機繪制，必須符合國家標準。
1.3.6 設計工作量
① 繪制車床尾座體零件圖一張；
② 編制工藝過程卡片一張；
③ 編制工序卡片一張；
④ 繪制專用夾具裝配圖一張；
⑤ 繪制夾具零件（包括夾具體）圖；
共完成圖紙工作量A02.5 張以上。
編寫設計說明書一份約15000 字。 ...
